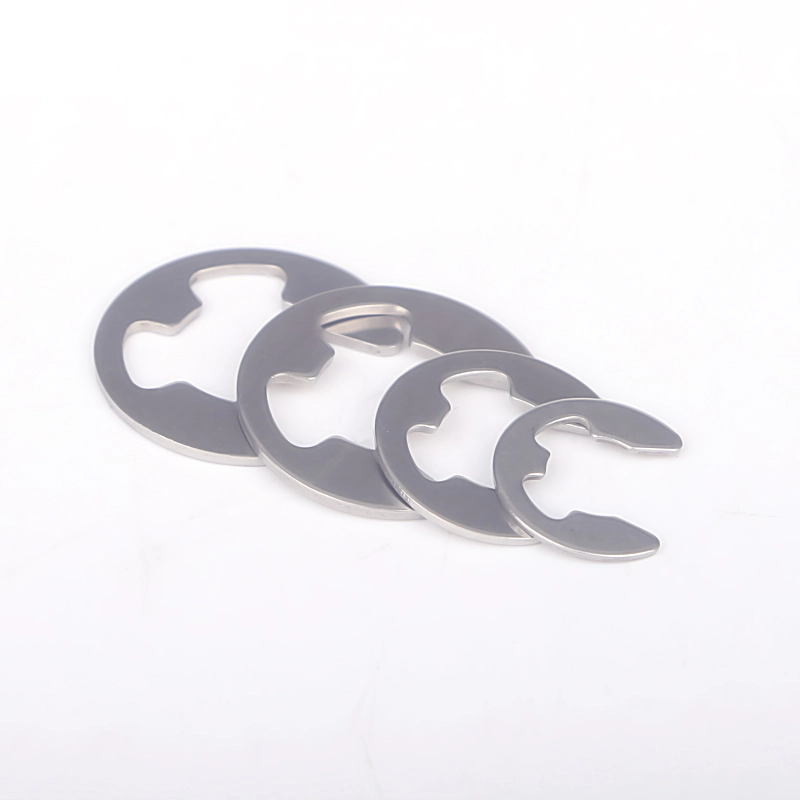

Paslanmaz Çelik DIN 6799 E-Tipi Segman / Tespit Halkası

Wanluo'nun Çin Paslanmaz Çelik DIN 6799 E-Tipi Segman / Tespit Halkası, hafif açık elastik şaft tespit bağlantı elemanlarına ait Alman DIN endüstriyel standartlarına tam olarak uygun olarak üretilmektedir. Montaj için hassas ayrılmış kanallar gerektiren geleneksel DIN471 şaft segmanları ve DIN472 delik segmanlarından farklı olarak DIN 6799, sabit olukların önceden işlenmesine gerek kalmadan pürüzsüz optik eksenler ve geleneksel şaft gövdeleri üzerinde doğrudan kenetlemeyi mümkün kılan benzersiz bir E-şekilli açık entegre yapıya sahiptir.

Talep Gönder

Product Description

Wanluo tedarikçisinin Paslanmaz Çelik DIN 6799 E-Tipi Segman / Tespit Halkası, şaft kovanlarının, yatakların, pim millerinin ve hareketli parçaların eksenel yer değiştirmesini sınırlamak için stabil elastik sıkma kuvveti sağlayarak karmaşık kanal açma işlemleri ve geleneksel segmanların uygunsuz montajı sorunlarını çözer. Ultra kompakt yapısı, aletsiz hızlı kurulumu ve geniş evrensel uyarlanabilirliği ile hafif yüklü mekanik montajda, günlük ekipmanlarda ve hassas minyatür iletim yapılarında yaygın olarak kullanılır.

İş Parçası Konfigürasyonu ve Tam Süreçli Üretim Akışı

DIN 6799 E-tipi tespit halkaları, tek parça hassas damgalama, entegre ısıl işlemle sertleştirme ve tam kenardan çapak alma ile işlenen, yüksek tokluğa sahip yay çeliği ve yüksek kaliteli paslanmaz çelik hammaddelerini kullanır. Standart simetrik E-şekilli açık yapı, doğru elastik açılma radyanına ve eşit sıkma gerilimine sahip olup, standart metrik millerde sıkı ve kaymaz bir sıkma sağlar. Entegre halka gövdesi tutarlı kalınlığa ve mükemmel elastik toparlanma performansına sahiptir; kalıcı deformasyonu, elastik yorgunluğu veya tekrarlanan sökme ve uzun süreli hafif titreşimli işlemlerden sonra gevşemeyi önler. Tamamen cilalanmış çapaksız kenarlar, kurulum ve kullanım sırasında şaft yüzeylerinin ve eşleşen parçaların çizilmesini önleyerek hassas şaft bileşenlerinin bütünlüğünü etkili bir şekilde korur. Sıkı boyut toleransı kontrolü, hızlı montaj ve sınırlı sabitleme için geleneksel şaft çaplarına mükemmel şekilde uyum sağlayarak standart boyutların yüksek düzeyde evrenselliğini sağlar.

Ürün Parametresi

Parametre Öğesi	Ayrıntılı Şartname
Ürün Adı	DIN 6799 E Tipi Segman, E Şeklinde Mil Tespit Halkası, Açık Elastik Segman
Yönetici Standardı	DIN 6799, ISO Standardı, GB Standardı, Özel Standart Dışı Boyutlar
Mevcut Malzeme	304, 316L Paslanmaz Çelik, Yüksek Kaliteli Yay Çeliği, Çinko Kaplama Karbon Çeliği
Boyut Aralığı	Şaft çapı φ2mm-φ50mm tam standart boyutlar, özel özel kalınlık ve açılma esnekliği
Yapı Tipi	E-şekilli açık entegre yapı, aletsiz hızlı sıkma, şaft yüzeyine doğrudan montaj
İşleme Teknolojisi	Hassas entegre damgalama, ısıl işlemle sertleştirme, tam kenardan çapak alma, elastik kalibrasyon
Uygulanabilir Nesne	Pürüzsüz optik miller, pim milleri, minyatür transmisyon milleri, hafif yüklü hareketli mil parçaları
Yüzey İşlem	Asitleme ve pasivasyon / Çinko kaplama / Siyah oksit, pas önleyici ve korozyon önleyici
Mekanik Özellikler	Kararlı elastik sıkma kuvveti, yorulma önleyici, deformasyon yok, hafif limit koruması
Paketleme Yöntemi	Neme dayanıklı iç çanta + ihracat kartonu, toplu siparişler için palet ambalajı
Tedarik Hizmeti	Spot toplu tedarik, standart dışı özelleştirme, karışık bağlantı elemanı tek elden tedarik

Stainless Steel Din 6799 E Type Circlip Retaining Ring

Nominal Çap d		0.8	1.2	1.5	1.9	2.3	3.2	4	5	6
h	Nominal Boyut	0.2	0.3	0.4	0.5	0.6	0.6	0.7	0.7	0.7
	maksimum	0.22	0.32	0.42	0.52	0.62	0.62	0.72	0.72	0.72
	dk.	0.18	0.28	0.38	0.48	0.58	0.58	0.68	0.68	0.68
n	Nominal Boyut	0.58	1.01	1.28	1.61	1.94	2.7	3.34	4.11	5.26
	maksimum	0.62	1.05	1.32	1.65	1.98	2.74	3.388	4.158	5.308
	dk.	0.54	0.97	1.24	1.57	1.9	2.66	3.292	4.062	5.212
d_c	maksimum	2.25	3.25	4.25	4.8	6.3	7.3	9.3	11.3	12.3
1000 birim başına ≈ kg		0.003	0.009	0.021	0.040	0.069	0.088	0.158	0.236	0.255

Nominal Çap d		7	8	9	10	12	15	19	24	30
h	Nominal Boyut	0.9	1	1.1	1.2	1.3	1.5	1.75	2	2.5
	maksimum	0.92	1.03	1.13	1.23	1.33	1.53	1.78	2.03	2.53
	dk.	0.88	0.97	1.07	1.17	1.27	1.47	1.72	1.97	2.47
n	Nominal Boyut	5.84	6.52	7.63	8.32	10.45	12.61	15.92	21.88	25.8
	maksimum	5.888	6.578	7.688	8.378	10.52	12.68	15.99	21.964	25.884
	dk.	5.792	6.462	7.572	8.262	10.38	12.54	15.85	21.796	25.716
d_c	maksimum	14.3	16.3	18.8	20.4	23.4	29.4	37.6	44.6	52.6
1000 birim başına ≈ kg		0.474	0.660	1.09	1.25	1.63	3.37	6.42	8.55	13.5

Rekabetçi Ürün Özellikleri ve Global Saha Çalışma Örnekleri

1. Geleneksel segmanların sınırlamalarını ortadan kaldırarak kurulum için oluk gerekmez. Pürüzsüz şaft yüzeylerine doğrudan kelepçelenebilir, şaftta kanal açma işlemine olan ihtiyacı ortadan kaldırır, iş parçası işleme maliyetini büyük ölçüde azaltır ve montaj verimliliğini artırır.

2. Eşsiz E-tipi açık elastik yapı, geleneksel titreşim koşulları altında güvenilir gevşeme önleme ve sınırlama etkisi ile eksenel kaymayı ve hafif yüklü şaft parçalarının düşmesini etkili bir şekilde sınırlayan, eşit ve sabit çevresel sıkma kuvveti sağlar.

3. Aletsiz hızlı montaj ve demontaj, basit kullanım ve yüksek verimlilik, toplu üretim hatları ve günlük ekipman bakım senaryoları için mükemmel şekilde uygundur, geleneksel segmanların karmaşık kurulum sorununu çözer.

4. Entegre ısıl işlemden sonra, halka gövdesi mükemmel elastik tokluğa ve yorulma önleyici performansa sahiptir, tekrarlanan sökme işlemlerinden sonra sabit sıkıştırma esnekliğini ve gevşeme veya arıza olmadan uzun süreli çalışmayı korur.

5. Hafif makineler, elektronik ekipmanlar, ev aletleri, oyuncak aksesuarları, minyatür otomasyon parçaları ve diğer hafif yük şaft sınırlama senaryolarına yaygın olarak uygulanabilen, çeşitlendirilmiş malzeme seçenekleriyle kompakt ve hafif.

Stainless Steel Din 6799 E Type Circlip Retaining Ring

SSS

S1: DIN 6799 ile DIN 471 segman arasındaki fark nedir?

A1: DIN 471, profesyonel pense ile ayrılmış bir mil oluğuna takılması gereken kapalı bir elastik segmandır; DIN 6799, düz bir şaft üzerine kanal açmadan doğrudan kelepçelenebilen, daha hızlı kurulum ve daha basit yapıya sahip, hafif yük sınırlama senaryolarına uygun, açık E tipi bir segmandır.

Soru 2: DIN 6799, mil üzerinde ayrılmış kanallar gerektiriyor mu?

A2: Kanala gerek yok. Kendi elastik sıkma kuvvetine dayanarak, pürüzsüz şaft yüzeyine stabil bir şekilde sabitlenebilir; bu, geleneksel standart segmanlara göre en büyük avantajdır ve işleme sürecini büyük ölçüde basitleştirir.

Soru 3: E tipi segmanın sıkma kuvveti yeterli mi?

Cevap3: DIN 6799 segmanlarımız sıkı elastik kalibrasyon işlemini benimser. Standart sıkma kuvveti, hafif ve orta yük senaryolarının sınırlayıcı gereksinimlerini tam olarak karşılar. Ağır yük ve güçlü titreşime sahip anahtar ekipmanı bağlantıları için önerilmez.

S4: DIN 6799'un ana uygulama senaryoları nelerdir?

A4: Hafif sanayi makinelerinde, elektronik ürünlerde, elektrikli ekipmanlarda, otomasyon aksesuarlarında, günlük donanımlarda ve oyuncak makinelerde minyatür millerin, pim millerinin, makaraların ve hareketli parçaların sınırlandırılması ve sabitlenmesi için yaygın olarak kullanılır.

S5: Özel elastik E tipi segmanları özelleştirebilir misiniz?

A5: Evet. Kişiselleştirilmiş hafif yüklü montaj gereksinimlerini karşılamak için kalınlaştırılmış güçlendirilmiş modellerin, özel açılma esnekliğinin, standart dışı dış çapın ve korozyon önleyici yüzey işleminin özelleştirilmesini destekliyoruz.
