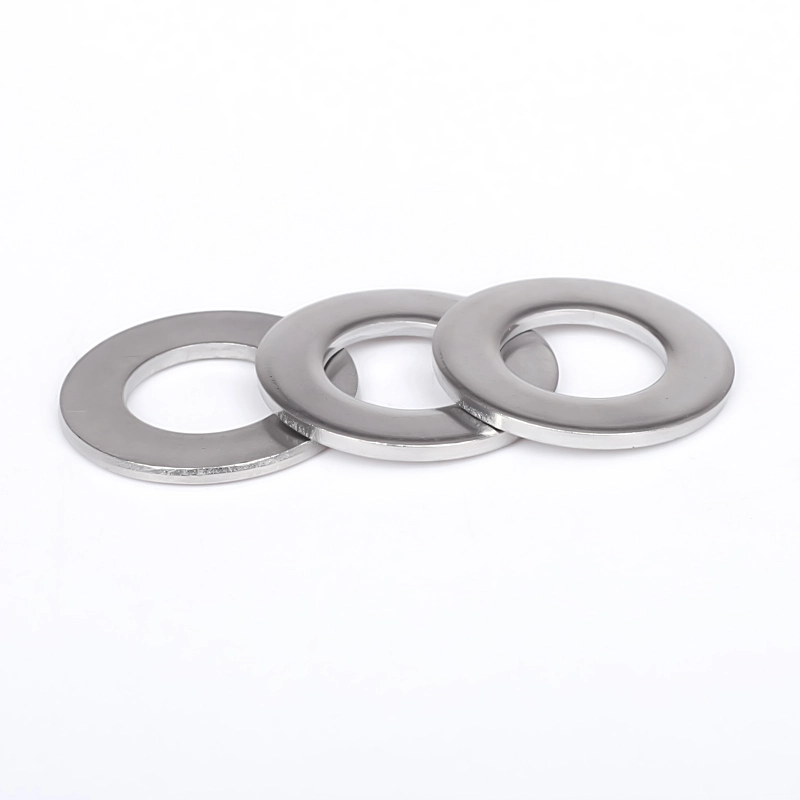

Paslanmaz Çelik DIN 125 Düz Pul

Wanluo Fabrikası tarafından sağlanan Paslanmaz Çelik DIN 125 Düz Pul, Alman yapımı standart bir evrensel düz contadır. Aynı zamanda endüstriyel montaj sisteminde en yaygın olarak uygulanabilir temel aksesuar bileşenidir. Gevşemeyi önleyen pullar ve özel şekilli sızdırmazlık contalarının fonksiyonel tasarımlarından farklı olarak bu ürün, saf düz tek katmanlı düzenli bir yapıya sahiptir. Temel özellikleri arasında yüksek hassasiyetli iç ve dış çap toleransları ile pürüzsüz ve düz bir yüzey yer alır. Cıvata montajı sırasında basınç dağıtımı, iş parçasının korunması ve boşlukların ince ayarlanması gibi temel montaj sorunlarını çözmeye adanmıştır.

Talep Gönder

Product Description

Wanluo tedarikçileri tarafından üretilen paslanmaz çelik DIN 125 düz pullar, levha yüzeyindeki girintiler, gerilim yoğunlaşması, metal sürtünme aşınması ve doğrudan cıvata sıkışmasından kaynaklanan gevşek sabitleme gibi yaygın montaj kusurlarını etkili bir şekilde önleyebilir. Ürün, hassas damgalama ve şekillendirme için yuvarlatılmış kenar düzeltme teknikleri kullanılarak Alman endüstriyel standartlarına tam uygun olarak üretilmektedir. Tahtanın yüzeyi çapaksızdır ve kalınlığı düzgün ve düzdür. Yüksek kaliteli paslanmaz çelik ve karbon çeliği alt tabakalarla tamamlanan bu ürün, mükemmel basınç direnci, korozyon direnci ve tokluk performansı sergiler ve mekanik ekipman, elektronik cihazlar, yapı mühendisliği ve günlük endüstriyel alanlardaki çoğu geleneksel bağlantı senaryosuna uygulanabilir.

Ürün avantajları

1. İş parçasının sıkışma hasarını önleyen düzgün basınç dağılımı koruması

Düz ve entegre düzlemsel yapı, tek nokta gerilim yoğunlaşmasını önleyerek cıvata kilitlemenin yerel basıncını önemli ölçüde dağıtabilir. İnce plakaları, plastikleri, hassas boya yüzeylerini ve kırılgan alt katmanları çökmeye, girintiye veya deformasyona karşı etkili bir şekilde koruyabilir. Özellikle ince parçaların ve hassas görünümlü bileşenlerin montaj işlemleri için uygundur.

2. Son derece güçlü uyarlanabilirlik ile yüksek hassasiyetli boyut toleransı

İç delik hassas bir şekilde delinmiştir ve iç ve dış çap boyutları standarttır. Çeşitli Alman standartları, Çin standartlarındaki cıvatalar, vidalar ve somunlarla mükemmel şekilde eşleştirilebilir. Montaj eş merkezliliği yüksektir ve eksantriklik, sıkışma veya aşırı boşluk sorunları yaşanmaz. Dünya çapındaki evrensel bağlantı elemanlarının çoğuna uygundur.

3. Ayna yüzeyi çapaksız pürüzsüzdür, hassas temas yüzeyine zarar vermez

İnce cilalama ve yuvarlatılmış kenar küntleştirme işleminden sonra, üst ve alt panel yüzeyleri keskin kenarlar, çapaklar veya oksitlenmiş siyah noktalar olmaksızın pürüzsüz ve temizdir. Montaj sırasında iş parçası yüzeyini, kaplamayı ve hassas birleştirme yüzeyini çizmez, üst düzey ekipmanların ve hassas aletlerin tozsuz ve kusursuz montaj gereksinimlerini karşılar.

4. Kararlı yapı ve basınç direnci, uzun süreli stres altında deformasyon yok

Yüksek saflıkta çeliğin tek parça halinde damgalanmasıyla, eşit kalınlıkta ve yoğun malzemeyle oluşturulur. Basınç taşıma kapasitesi stabildir. Uzun süreli statik kilitleme ve hafif dinamik yükler altında çökmeye, bükülmeye veya plastik deformasyona eğilimli değildir ve her zaman düz ve uyumlu durumunu koruyarak sabitleme stabilitesini sağlar.

Ürün Parametresi

Parametre Öğesi	Ayrıntılı Şartname
Ürün Adı	DIN 125 Düz Pul, Paslanmaz Çelik Düz Düz Conta
Yönetici Standardı	DIN 125, ISO Standardı, GB Standardı, Özel Standart Dışı Boyutlar
Mevcut Malzeme	304, 316L Paslanmaz Çelik, Karbon Çelik Çinko kaplama, Pirinç
Boyut Aralığı	M1.6-M24 tam standart eşleşen boyutlar, özel kalınlık ve dış çap
Yapı Tipi	Ultra düz tek katmanlı yapı, yuvarlak düz şekil, pürüzsüz çift taraflı
İşleme Teknolojisi	Hassas damgalama, kenar çapak alma, düz tesviye, yüzey parlatma
Eşleşen Bağlantı Elemanı	Standart metrik cıvatalar, makine vidaları ve somunlar için evrensel uyum
Yüzey İşlem	Asitleme ve pasivasyon / Çinko kaplama / Cilalı, pas önleyici ve korozyon önleyici
Mekanik Özellikler	Düzgün kalınlık, yüksek düzlük, güçlü sıkıştırma direnci, deformasyon yok
Paketleme Yöntemi	Neme dayanıklı iç çanta + ihracat kartonu, toplu siparişler için palet ambalajı
Tedarik Hizmeti	Spot toplu tedarik, standart dışı özelleştirme, karışık bağlantı elemanı tek elden tedarik

Stainless Steel Din 125 Flat Washer

Boyut		Φ1,7	Φ1,8	Φ2,2	Φ2,5	Φ2,7	Φ2,8	Φ3,2	Φ3,7	Φ4,3	Φ5,3	Φ6,4	Φ7,4	Φ8,4	Φ10,5	Φ13	Φ15
M	İplik boyutu için	M1.6	M1.7	M2	M2.3	M2.5	M2.6	M3	M3.5	M4	M5	M6	M7	M8	M10	M12	M14
d	min=nominal boyut	1.7	1.8	2.2	2.5	2.7	2.8	3.2	3.7	4.3	5.3	6.4	7.4	8.4	10.5	13	15
d	maksimum	1.84	1.94	2.34	2.64	2.84	2.94	3.38	3.88	4.48	5.48	6.62	7.62	8.62	10.77	13.27	15.27
d_c	maks=nominal boyut	4	4.5	5	6	6	7	7	8	9	10	12	14	16	20	24	28
d_c	dk.	3.70	4.20	4.70	5.70	5.70	6.64	6.64	7.64	8.64	9.64	11.57	13.57	15.57	19.48	23.48	27.48
h	Nominal Boyut	0.3	0.3	0.3	0.5	0.5	0.5	0.5	0.5	0.8	1	1.6	1.6	1.6	2	2.5	2.5
	maksimum	0.35	0.35	0.35	0.55	0.55	0.55	0.55	0.55	0.9	1.1	1.8	1.8	1.8	2.2	2.7	2.7
	dk.	0.25	0.25	0.25	0.45	0.45	0.45	0.45	0.45	0.7	0.9	1.4	1.4	1.4	1.8	2.3	2.3
1000 birim başına ≈ kg		0.024	0.031	0.037	0.092	0.088	0.127	0.119	0.155	0.308	0.443	1.02	1.39	1.83	3.57	6.27	8.62

Boyut		Φ17	Φ19	Φ21	Φ23	Φ25	Φ27	Φ28	Φ29	Φ31	Φ33	Φ34	Φ36	Φ37	Φ39	Φ40	Φ41
M	İplik boyutu için	M16	M18	M20	M22	M24	M26	M27	M28	M30	M32	M33	M35	M36	M38	M39	M40
d	min=nominal boyut	17	19	21	23	25	27	28	29	31	33	34	36	37	39	40	41
d	maksimum	17.27	19.33	21.33	23.33	25.33	27.33	28.33	29.33	31.39	33.62	34.62	36.62	37.62	39.62	40.62	41.62
d_c	maks=nominal boyut	30	34	37	39	44	50	50	50	56	60	60	66	66	72	72	72
d_c	dk.	29.48	33.38	36.38	38.38	43.38	49.38	49.38	49.38	55.26	58.80	58.80	64.80	64.80	70.80	70.80	70.80
h	Nominal Boyut	3	3	3	3	4	4	4	4	4	5	5	5	5	6	6	6
	maksimum	3.3	3.3	3.3	3.3	4.3	4.3	4.3	4.3	4.3	5.6	5.6	5.6	5.6	6.6	6.6	6.6
	dk.	2.7	2.7	2.7	2.7	3.7	3.7	3.7	3.7	3.7	4.4	4.4	4.4	4.4	5.4	5.4	5.4
1000 birim başına ≈ kg		11.3	14.7	17.2	18.3	32.3	43.7	42.3	40.9	53.6	77.4	75.3	94.3	92.1	136	133	130

Boyut		Φ43	Φ46	Φ50	Φ52	Φ54	Φ57	Φ58	Φ60	Φ62	Φ66	Φ70	Φ74	Φ78	Φ82	Φ87	Φ93
M	İplik boyutu için	M42	M45	M48	M50	M52	M55	M56	M58	M60	M64	M68	M72	M76	M80	M85	M90
d	min=nominal boyut	43	46	50	52	54	57	58	60	62	66	70	74	78	82	87	93
d	maksimum	43.62	46.62	50.62	52.74	54.74	57.74	58.74	60.74	62.74	66.74	70.74	74.74	78.74	82.87	87.87	93.87
d_c	maks=nominal boyut	78	85	92	92	98	105	105	110	110	115	120	125	135	140	145	160
d_c	dk.	76.80	83.60	90.60	90.60	96.60	103.60	103.60	108.60	108.60	113.60	118.60	123.40	133.40	138.40	143.40	158.40
h	Nominal Boyut	7	7	8	8	8	9	9	9	9	9	10	10	10	12	12	12
	maksimum	8	8	9	9	9	10	10	10	10	10	11	11	11	13.2	13.2	13.2
	dk.	6	6	7	7	7	8	8	8	8	8	9	9	9	10.8	10.8	10.8
1000 birim başına ≈ kg		183	220	294	284	330	431	425	472	458	492	586	626	749	953	996	1250

Boyut		Φ98	Φ104	Φ109	Φ114	Φ119	Φ124	Φ129	Φ134	Φ139	Φ144	Φ149	Φ155	Φ165
M	İplik boyutu için	M95	M100	M105	M110	M115	M120	M125	M130	M135	M140	M145	M150	M160
d	min=nominal boyut	98	104	109	114	119	124	129	134	139	144	149	155	165
d	maksimum	98.87	104.87	109.87	114.87	119.87	125	130	135	140	145	150	156	166
d_c	maks=nominal boyut	165	175	180	185	200	210	220	220	230	240	250	250	250
d_c	dk.	163.40	173.40	178.40	183.15	198,15*	208.15	218.15	218.15	228.15	238.15	248.15	248.15	248.15
h	Nominal Boyut	12	14	14	14	14	16	16	16	16	18	18	18	18
	maksimum	13.2	15.2	15.2	15.2	15.2	17.2	17.2	17.2	17.2	19.2	19.2	19.2	19.2
	dk.	10.8	12.8	12.8	12.8	12.8	14.8	14.8	14.8	14.8	16.8	16.8	16.8	16.8
1000 birim başına ≈ kg		1300	1710	1770	1830	2230	2830	3130	3000	3310	4090	4470	4270	3910

Fonksiyonel Güçlü Yönler ve Çok Alanlı Endüstriyel Kullanım

1. Yüksek düzlüklü entegre düz yapı, yerel sabitleme basıncını eşit bir şekilde dağıtarak ince metal plakaların, plastik parçaların ve ahşap iş parçalarının cıvata kilitleme sırasında ekstrüzyon girintisinden, çatlamasından ve deformasyonundan etkili bir şekilde önler.

2. Çift taraflı çapaksız parlatma işlemi, hassas iş parçası yüzeylerini çizilmeye ve aşınmaya karşı koruyarak cıvata başı ile iş parçası arasındaki doğrudan temasın neden olduğu metal sürtünme hasarı sorununu çözer.

3. Sıkı standart iç ve dış çap toleransı, tüm metrik standart bağlantı elemanlarıyla hassas uyum sağlar, eksantrik montaj ve gevşek bağlantıdan kaçınır, montaj stabilitesini ve sabitleme tekdüzeliğini büyük ölçüde artırır.

4. Mükemmel malzeme tokluğu ve sıkıştırma direnci, standart kilitleme torku altında bükülme veya kalıcı deformasyon olmaz, uzun vadeli sabit yardımcı sabitleme etkisini korur ve montaj dayanıklılığını artırır.

5. Makine, elektronik, mobilya, elektrikli ev aletleri ve inşaat mühendisliği alanlarında yaygın olarak kullanılan çoklu malzeme ve yüzey işleme seçenekleri, iç mekan montajına, dış mekan nemli ortamına ve hafif aşındırıcı çalışma koşullarına uyum sağlar.

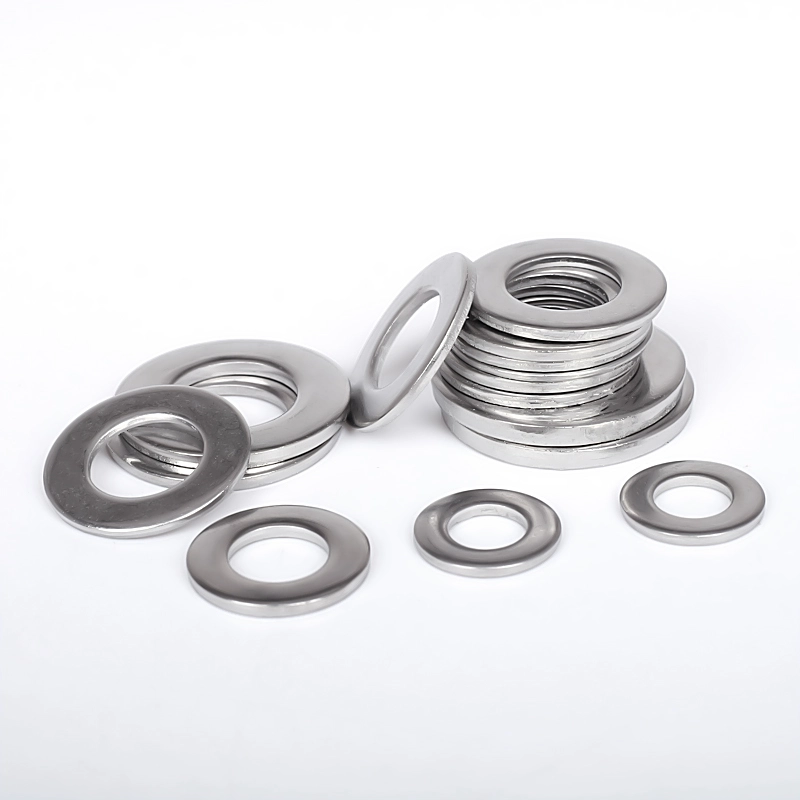

Stainless Steel Din 125 Flat Washer

Dikkat Edilmesi Gereken Notlar

1. Ürün fonksiyon konumlandırmasını farklılaştırın: DIN 125, elastik gevşeme önleyici yapıya sahip olmayan, tamamen düz bir basınç contasıdır. Yaylı rondelaların veya DIN 25201 gevşemeyi önleyici rondelaların yerine kullanılamaz. Yüksek frekanslı titreşim ve ağır yük darbesi koşullarında, gevşemeyi önleyici özel aksesuarlarla birlikte kullanılması gerekir.

2. Spesifikasyon boyutlarına tam olarak uyun: Uyumluluğu sağlamak için cıvatanın dış çapına karşılık gelen düz rondela seçilmelidir. İç deliğin çok büyük olması eksantrik kuvvete ve dengesiz yapışmaya neden olur. İç deliğin çok küçük olması, montajın sıkışmasına ve sıkı bir şekilde bastırılamaması ile sonuçlanacak ve genel montaj doğruluğunu etkileyecektir.

3. Şiddetli aşırı basınç kullanımını yasaklayın: Basınç taşıma performansı mükemmel olmasına rağmen, ince plaka koşullarında contanın lokal stres aşırı yüklenmesini önlemek, bükülme ve deformasyona neden olmak ve düz yapışma etkisini etkilemek için ani aşırı limit şiddetli kilitlemeden kaçınmak gerekir.

4. Montaj yüzeyini temiz tutun: Kurulumdan önce, yabancı nesnelerin bastırılarak levha yüzeyinin eğilmesine ve eşit olmayan kuvvet dağılımına neden olmasını ve daha sonra ekipman titreşiminde gizli gevşemeyi önlemek için conta ve iş parçası yüzeyindeki toz, demir talaşları ve yabancı maddeler temizlenmelidir.

5. Malzemeleri gereksinimlere göre seçin: İç mekanda düzenli sabitleme için, maliyetleri kontrol etmek amacıyla karbon çeliği modeller seçilebilir; dış mekan, nemli, asidik, alkali ve yüksek hassasiyetli ekipman senaryolarında korozyon önleme ve hava koşullarına dayanıklılık performansını ve hizmet ömrünü artırmak için paslanmaz çelik modellerin kullanılması önerilir.

6. Tesviye için çok fazla conta istiflemeyin: Delik konumu hatasını veya boşluk sapmasını telafi etmek için birden fazla conta katmanına güvenilmesi önerilmez. Aşırı istifleme yapısal stabiliteyi azaltacak ve kolayca gevşek konumlandırmaya ve kuvvet sapmasına neden olarak ekipman montaj doğruluğunu etkileyecektir.
