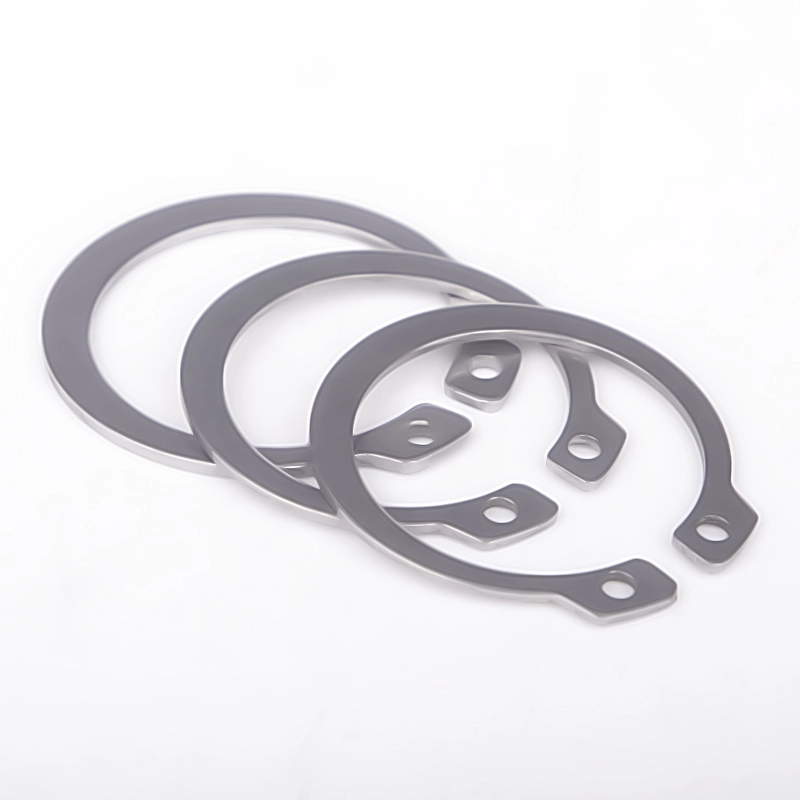

Paslanmaz Çelik DIN 471 Dış Segman

Wanluo fabrikasında yüksek kaliteli Paslanmaz Çelik DIN 471 Dış Segman, şaft sabitlemesi için özel olarak tasarlanmış hassas elastik tespit bağlantı elemanlarına ait, kesinlikle Alman DIN endüstriyel standartlarına uygun olarak üretilmektedir.

Talep Gönder

Product Description

Basınç taşıyan ve gevşemeyi önleyen pulların aksine, Paslanmaz Çelik DIN 471 Dış Segman, yalnızca dönen ve sabit millerin dış dairesel oluğuna uygulanan açık elastik halka yapısına sahiptir. Hassas elastik büzülme ve sıfırlama performansıyla, eksenel sınırı gerçekleştirmek için şaft oluğuna hızlı bir şekilde monte edilebilir, rulmanların, dişlilerin, manşonların ve diğer şaft parçalarının mekanik çalışma sırasında eksenel kaymasını ve düşmesini etkili bir şekilde önler. Kolay kurulum, yüksek sıkma doğruluğu ve uzun süreli stabil limit etkisi özelliklerine sahip, mekanik şanzıman montajı için temel bir standart bağlantı elemanıdır.

Çekirdek Bileşen Tasarımı ve Standart İşleme Tekniği

DIN 471 dış mil segmanları, entegre hassas damgalama, entegre su verme ve temperleme ısıl işlemi ve kenar bitirme ile işlenen yüksek kaliteli yay çeliği ve paslanmaz çelik hammaddeleri kullanır. Standart açık boşluk ve ayrılmış montaj delikleri, hızlı montaj ve demontaj için profesyonel segman penseleriyle mükemmel uyum sağlar. İç çap ve radyan, gevşek kelepçeleme veya aşırı sıkma sapması olmadan, standart şaft oluklarıyla sıkı kelepçeleme uyumu sağlayacak şekilde hassas bir şekilde kalibre edilmiştir. Genel halka gövdesi, sabit büzülme ve sıfırlama performansı ile tek tip kalınlığa ve mükemmel elastik tokluğa sahiptir; tekrarlanan sökme ve uzun süreli titreşim işleminden sonra elastik yorgunluk, kalıcı deformasyon veya kırılma üretmek kolay değildir. Pürüzsüz, çapaksız dış kenar, eşleşen parçaların çizilmesini önler ve genel yapısal sağlamlık, endüstriyel ağır yük sınırı gereksinimlerini karşılar.

Ürün Parametresi

Parametre Öğesi	Ayrıntılı Şartname
Ürün Adı	DIN 471 Dış Segman, Mil Tespit Halkası, Dış Segman
Yönetici Standardı	DIN 471, ISO Standardı, GB Standardı, Özel Standart Dışı Boyutlar
Mevcut Malzeme	304, 316L Paslanmaz Çelik, Yüksek Kaliteli Yay Çeliği, Çinko Kaplama Karbon Çeliği
Boyut Aralığı	Şaft çapı φ3mm-φ100mm tam standart boyutlar, özel özel açıklık ve kalınlık
Yapı Tipi	Dıştan açık elastik halka, çift montaj deliği tasarımı, şaft oluğu kelepçeli tip
İşleme Teknolojisi	Hassas damgalama, ısıl işlemle sertleştirme, kenar çapak alma, elastik kalibrasyon
Uygulanabilir Nesne	Standart döner miller, dişli miller, rulman milleri ve silindirik mil parçaları
Yüzey İşlem	Asitleme ve pasivasyon / Çinko kaplama / Siyah oksit, pas önleyici ve korozyon önleyici
Mekanik Özellikler	Güçlü elastik tokluk, yorulma önleyici, düşme önleyici sınır, kararlı sıkma kuvveti
Paketleme Yöntemi	Neme dayanıklı iç çanta + ihracat kartonu, toplu siparişler için palet ambalajı
Tedarik Hizmeti	Spot toplu tedarik, standart dışı özelleştirme, karışık bağlantı elemanı tek elden tedarik

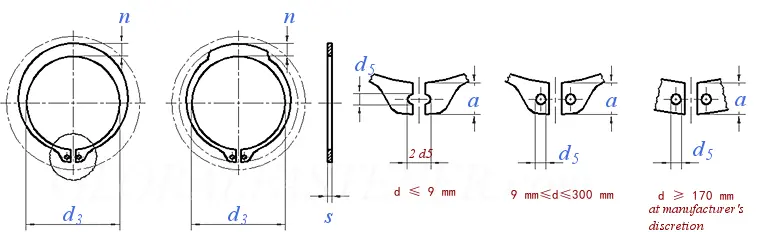

Stainless Steel Din 471 External Circlip

Nominal Çap d		3	4	5	6	7	8	9	10	11	12	13	14	15	16	17
s	maksimum	0.4	0.4	0.6	0.7	0.8	0.8	1	1	1	1	1	1	1	1	1
s	dk.	0.35	0.35	0.55	0.65	0.75	0.75	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94
d₃	maksimum	2.74	3.74	4.74	5.64	6.56	7.46	8.46	9.4	10.3	11.1	12	13	13.9	14.8	15.8
d₃	dk.	2.55	3.55	4.55	5.45	6.32	7.22	8.22	8.94	9.84	10.64	11.54	12.54	13.44	14.34	15.34
d₅	dk.	1	1	1	1.2	1.2	1.2	1.2	1.5	1.5	1.7	1.7	1.7	1.7	1.7	1.7
a	maksimum	1.9	2.2	2.5	2.7	3.1	3.2	3.3	3.3	3.3	3.3	3.4	3.5	3.6	3.7	3.8
n	≈	0.8	0.9	1.1	1.3	1.4	1.5	1.7	1.8	1.8	1.8	2	2.1	2.2	2.2	2.3
1000 birim başına ≈ kg		0.017	0.022	0.066	0.084	0.121	0.158	0.300	0.340	0.410	0.500	0.530	0.640	0.670	0.700	0.820

Nominal Çap d		18	19	20	21	22	24	25	26	28	29	30	32	34	35	36
s	maksimum	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.5	1.5	1.5	1.5	1.5	1.5	1.75
s	dk.	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.44	1.44	1.44	1.44	1.44	1.44	1.69
d₃	maksimum	16.6	17.6	18.63	19.63	20.63	22.41	23.41	24.41	26.11	27.11	28.11	29.81	31.75	32.45	33.45
d₃	dk.	16.14	17.14	18.08	19.08	20.08	21.78	22.78	23.78	25.48	26.48	27.48	29.18	31	31.7	32.7
d₅	dk.	2	2	2	2	2	2	2	2	2	2	2	2	2.5	2.5	2.5
a	maksimum	3.9	3.9	4	4.1	4.2	4.4	4.4	4.5	4.7	4.8	5	5.2	5.4	5.6	5.6
n	≈	2.4	2.5	2.6	2.7	2.8	3	3	3.1	3.2	3.4	3.5	3.6	3.8	3.9	4
1000 birim başına ≈ kg		1.11	1.22	1.30	1.42	1.50	1.77	1.90	1.96	2.92	3.2	3.31	3.54	3.8	4.00	5.00

Nominal Çap d		38	40	42	45	48	50	52	55	56	58	60	62	63	65	68
s	maksimum	1.75	1.75	1.75	1.75	1.75	2	2	2	2	2	2	2	2	2.5	2.5
s	dk.	1.69	1.69	1.69	1.69	1.69	1.93	1.93	1.93	1.93	1.93	1.93	1.93	1.93	2.43	2.43
d₃	maksimum	35.45	36.89	38.89	41.89	44.89	46.19	48.19	51.26	52.26	54.26	56.26	58.26	59.26	61.26	63.96
d₃	dk.	34.7	35.6	37.6	40.6	43.6	44.9	46.9	49.7	50.7	52.7	54.7	56.7	57.7	59.7	62.4
d₅	dk.	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	3	3
a	maksimum	5.8	6	6.5	6.7	6.9	6.9	7	7.2	7.3	7.3	7.4	7.5	7.6	7.8	8
n	≈	4.2	4.4	4.5	4.7	5	5.1	5.2	5.4	5.5	5.6	5.8	6	6.2	6.3	6.5
1000 birim başına ≈ kg		5.62	6.03	6.50	7.50	7.90	10.2	11.1	11.4	11.8	12.6	12.9	14.3	15.9	18.2	21.8

Nominal Çap d		70	72	75	78	80	82	85	88	90	95	100	105	110	115	120
s	maksimum	2.5	2.5	2.5	2.5	2.5	2.5	3	3	3	3	3	4	4	4	4
s	dk.	2.43	2.43	2.43	2.43	2.43	2.43	2.92	2.92	2.92	2.92	2.92	3.9	3.9	3.9	3.9
d₃	maksimum	65.96	67.96	70.96	73.96	74.96	76.96	79.96	83.04	85.04	90.04	95.04	98.54	103.54	108.54	113.54
d₃	dk.	64.4	66.4	69.4	72.4	73.4	75.4	78.4	81.2	83.2	88.2	93.2	96.7	101.7	106.7	111.7
d₅	dk.	3	3	3	3	3	3	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5
a	maksimum	8.1	8.2	8.4	8.6	8.6	8.7	8.7	8.8	8.8	9.4	9.6	9.9	10.1	10.6	11
n	≈	6.6	6.8	7	7.3	7.4	7.6	7.8	8	8.2	8.6	9	9.3	9.6	9.8	10.2
1000 birim başına ≈ kg		22.0	22.5	24.6	26.2	27.3	31.2	36.4	41.2	44.5	49	53.7	80	82	84	86

Öne Çıkan Ürün Avantajları ve Evrensel Çalışma Koşullarına Uyarlama

1. Profesyonel dış şaft kelepçeleme tasarımı, standart şaft oluklarına mükemmel şekilde uyum sağlar, düzgün ve istikrarlı elastik sıkma kuvveti sağlar, şaft parçalarının eksenel yer değiştirmesini etkili bir şekilde sınırlandırır ve ekipmanın titreşimi ve dönmesinden kaynaklanan bileşen düşme problemini çözer.

2. Yüksek hassasiyetli entegre ısıl işlem prosesi, segmana mükemmel elastik toparlanma ve yorulma önleyici performans kazandırır. Tekrarlanan genişleme ve daralma sonrasında istikrarlı esnekliği korur, uzun süreli yüksek hızlı çalışma sırasında gevşeme veya arıza olmaz.

3. Ayrılmış çift kurulum delikleri, özel segman penseleriyle birlikte çalışarak hızlı montaj ve sökme işlemini gerçekleştirerek, toplu endüstriyel montaj için uygun, ekipman bakımını ve bileşen değiştirme verimliliğini büyük ölçüde artırır.

4. Çapaksız pürüzsüz kaplama, şaftları ve eşleşen parçaları kurulum ve çalıştırma sırasında çizilmeye ve aşınmaya karşı koruyarak şanzıman bileşenlerinin montaj hassasiyetini ve servis ömrünü garanti eder.

5. Mekanik ekipmanlarda, otomotiv parçalarında, elektrikli cihazlarda, hidrolik pnömatik bileşenlerde ve otomatik şanzıman sistemlerinde yaygın olarak kullanılan çoklu malzeme ve yüzey işleme seçenekleri, farklı çalışma ortamlarına uyum sağlar.

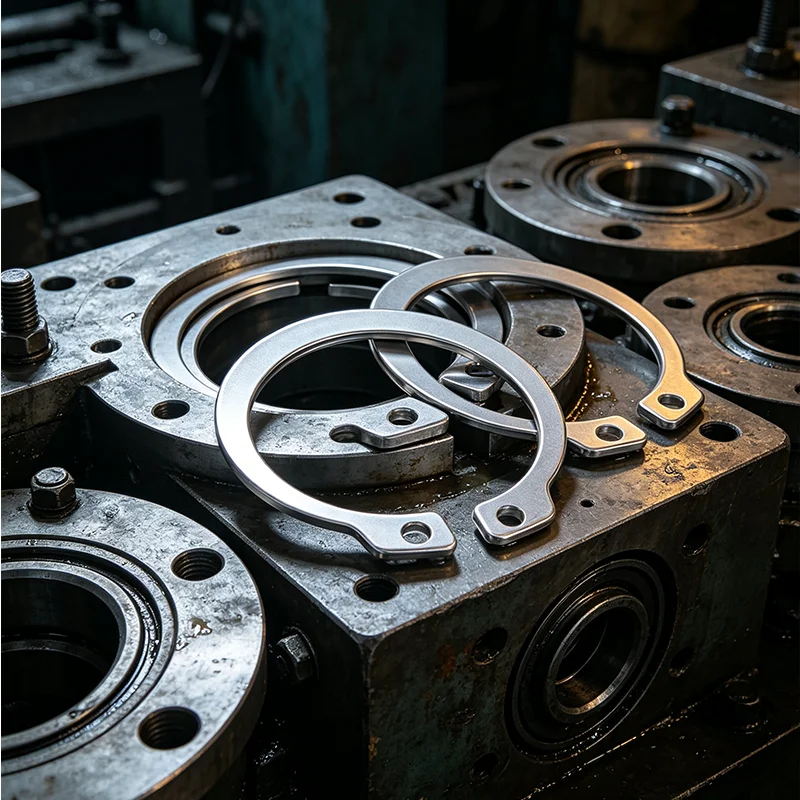

Stainless Steel Din 471 External Circlip

SSS

S1: Paslanmaz Çelik DIN 471 Dış Segman ne için kullanılır?

A1: DIN 471, eksenel kaymayı ve düşmeyi önleyen, dönen mil bileşenlerinin kesin sınırını gerçekleştiren, yatakları, dişlileri, mil manşonlarını ve diğer parçaları sabitlemek için esas olarak mekanik millerin dış oluğuna monte edilen, miller için harici bir segmandır.

S2: DIN 471 (şaft) ve DIN 472 (delik) segmanlar arasındaki fark nedir?

A2: DIN 471, şaftın dış çemberini sıkıştıran, şaft montajına yönelik harici segmandır; DIN 472, deliğin iç duvarını sıkıştıran, delik montajına yönelik iç segmandır. İki yapı birbirine zıttır ve birbirinin yerine kullanılamaz.

S3: Uzun süreli kullanımdan sonra segman elastikiyetini kaybeder mi?

Cevap3: DIN 471 segmanlarımız, istikrarlı elastik performans ve güçlü yorulma önleme özelliği ile sıkı söndürme ve temperleme işlemini benimser. Standart çalışma koşullarında gevşek veya geçersiz olmayacak, uzun vadeli limit stabilitesi sağlanacaktır.

S4: Kurulum profesyonel araçlar gerektiriyor mu?

A4: Evet. Yapay deformasyonu ve kırılmayı önlemek, kurulumdan sonra sıkı uyum ve stabil sınırlama etkisi sağlamak için genişletme kurulumunda uygun segman pensesinin kullanılması tavsiye edilir.

S5: Standart olmayan segmanları özelleştirebilir misiniz?

A5: Evet. Özel mekanik şaft bileşenlerinin sınır gereksinimlerini karşılamak için özel dış çap, kalınlık, oluk boyutu ve yüksek korozyon dirençli yüzey işleminin özelleştirilmesini destekliyoruz.
