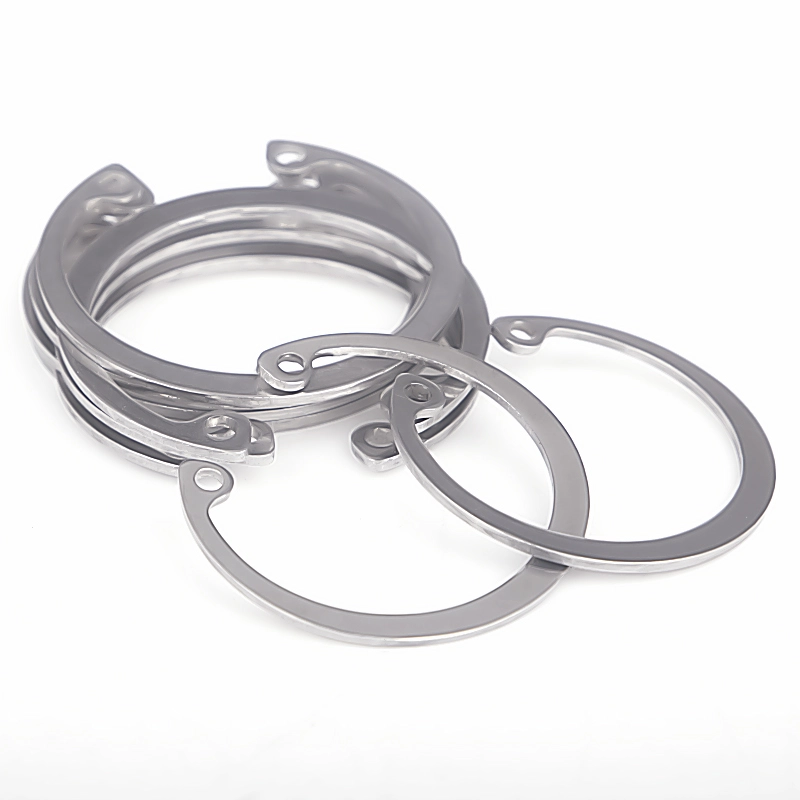

Paslanmaz Çelik DIN 472 İç Segman / Delik Tespit Halkası

Wanluo'nun Çin yüksek kaliteli Paslanmaz Çelik DIN 472 İç Segman / Delik Tespit Halkası, kesinlikle Alman DIN endüstriyel standartlarına göre üretilir ve delik konumlandırma için profesyonel elastik tespit bağlantı elemanları olarak hizmet eder.

Talep Gönder

Product Description

Dış şaft kelepçesi için DIN 471 şaft dış segmanlarından farklı olarak, Wanluo fabrikası tarafından üretilen Paslanmaz Çelik DIN 472 İç Segman / Delik Tespit Halkası, iç delik oluklarını sıkıştırmak ve sınırlamak için özel olarak tasarlanmış içe doğru açılan elastik bir yapıya sahiptir. Güvenilir elastik genleşme ve sıkma performansıyla, pimleri, yatakları, iç milleri ve yerleşik bileşenleri sabitlemek için hassas delik oluklarının içine yerleştirilmiştir ve iç parçaların çalışma titreşimi ve yük etkisi altında düşmesini ve eksenel yer değiştirmesini etkili bir şekilde önler. Kompakt yapıya, yüksek sıkma hassasiyetine ve kolay montaja sahip olan bu ürün, yerleşik mekanik montaj ve hassas delik konumu sınırı için temel standart bağlantı elemanıdır.

Ürün İnşaat Tasarımı ve Endüstriyel İmalat Süreci

DIN 472 iç delik segmanları, entegre hassas damgalama, genel su verme ve temperleme ısıl işlemi ve ince kenar düzeltme ile işlenen yüksek saflıkta yay çeliği ve birinci sınıf paslanmaz çelik malzemeleri kullanır. Benzersiz içe açılan yapı ve simetrik montaj delikleri, hızlı genişlemeli kurulum ve sökme için profesyonel segman penseleriyle mükemmel uyum sağlar. Dış daire radyanı ve kelepçeleme çapı, standart iç delik oyuklarıyla tam temas ve sıkı uyum sağlamak üzere hassas bir şekilde kalibre edilmiştir; böylece gevşek kelepçeleme, kayma veya düşme önlenir. Genel halka gövdesi kalınlığı, mükemmel elastik tokluk ve yorulma direnci ile tekdüze olup, kalıcı deformasyon veya elastik arıza olmadan tekrarlanan genleşme ve uzun süreli döngüsel çalışma sonrasında istikrarlı kelepçeleme performansını korur. Çapaksız pürüzsüz yüzey, yüksek hassasiyetli mekanik montaj standartlarını karşılayarak delik duvarı iç çapını ve hassas şekilde takılan parçaları çizilmeye ve aşınmaya karşı etkili bir şekilde korur.

Ürün Parametresi

Parametre Öğesi	Ayrıntılı Şartname
Ürün Adı	DIN 472 İç Segman, Delik Tespit Halkası, İç Segman
Yönetici Standardı	DIN 472, ISO Standardı, GB Standardı, Özel Standart Dışı Boyutlar
Mevcut Malzeme	304, 316L Paslanmaz Çelik, Yüksek Kaliteli Yay Çeliği, Çinko Kaplama Karbon Çeliği
Boyut Aralığı	Delik çapı φ8mm-φ100mm tam standart boyutlar, özel özel açıklık ve kalınlık
Yapı Tipi	İçe doğru açılan elastik halka, çift montaj delikli, iç delik oluklu kelepçeleme tipi
İşleme Teknolojisi	Hassas damgalama, ısıl işlemle sertleştirme, kenar çapak alma, elastik kalibrasyon
Uygulanabilir Nesne	Mekanik iç delikler, yatak delikleri, silindir delikleri ve hassas yerleşik oluk konumları
Yüzey İşlem	Asitleme ve pasivasyon / Çinko kaplama / Siyah oksit, pas önleyici ve korozyon önleyici
Mekanik Özellikler	Kararlı elastik sıkma kuvveti, yorulma önleyici, gevşeme önleyici, dayanıklı limit performansı
Paketleme Yöntemi	Neme dayanıklı iç çanta + ihracat kartonu, toplu siparişler için palet ambalajı
Tedarik Hizmeti	Spot toplu tedarik, standart dışı özelleştirme, karışık bağlantı elemanı tek elden tedarik

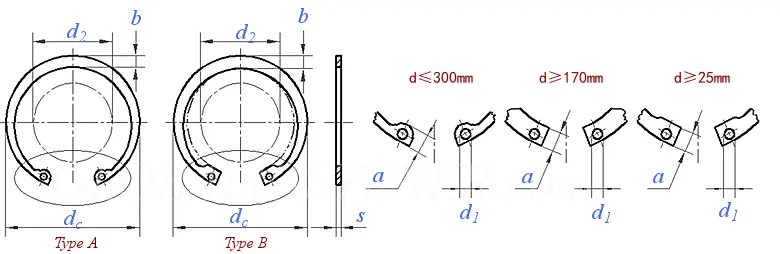

Stainless Steel Din 472 Internal Circlip Hole Retaining Ring

Nominal Çap d^①		8	9	10	11	12	13	14	15	16	17	18	19	20	21	22
s	maksimum	0.8	0.8	1	1	1	1	1	1	1	1	1	1	1	1	1
s	dk.	0.75	0.75	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94
d_c	Nominal Boyut	8.7	9.8	10.8	11.8	13	14.1	15.1	16.2	17.3	18.3	19.5	20.5	21.5	22.5	23.5
	maksimum	9.06	10.16	11.16	12.16	13.36	14.46	15.46	16.56	17.66	18.72	19.92	20.92	21.92	22.92	23.92
	dk.	8.6	9.7	10.7	11.7	12.9	14	15	16.1	17.2	18.17	19.37	20.37	21.37	22.37	23.37
a	maksimum	2.4	2.5	3.2	3.3	3.4	3.6	3.7	3.7	3.8	3.9	4.1	4.1	4.2	4.2	4.2
b	≈	1.1	1.3	1.4	1.5	1.7	1.8	1.9	2.0	2.0	2.1	2.2	2.2	2.3	2.4	2.5
d₁	dk.	1.0	1.0	1.2	1.2	1.5	1.5	1.7	1.7	1.7	1.7	2.0	2.0	2.0	2.0	2.0
d₂		3.0	3.7	3.3	4.1	4.9	5.4	6.2	7.2	8.0	8.8	9.4	10.4	11.2	12.2	13.2
1000 birim başına ≈ kg		0.14	0.15	0.18	0.31	0.37	0.42	0.52	0.56	0.60	0.65	0.74	0.83	0.90	1.00	1.10

Nominal Çap d^①		24	25	26	28	30	31	32	34	35	36	37	38	40	42	45
s	maksimum	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.5	1.5	1.5	1.5	1.5	1.75	1.75	1.75
s	dk.	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.44	1.44	1.44	1.44	1.44	1.69	1.69	1.69
d_c	Nominal Boyut	25.9	26.9	27.9	30.1	32.1	33.4	34.4	36.5	37.8	38.8	39.8	40.8	43.5	45.5	48.5
	maksimum	26.32	27.32	28.32	30.6	32.6	33.9	34.9	37	38.3	39.3	40.3	41.3	44.4	46.4	49.4
	dk.	25.69	26.69	27.69	29.85	31.85	33.15	34.15	36.25	37.55	38.55	39.55	40.55	43.11	45.11	48.11
a	maksimum	4.4	4.5	4.7	4.8	4.8	5.2	5.4	5.4	5.4	5.4	5.5	5.5	5.8	5.9	6.2
b	≈	2.6	2.7	2.8	2.9	3.0	3.2	3.2	3.3	3.4	3.5	3.6	3.7	3.9	4.1	4.3
d₁	dk.	2.0	2.0	2.0	2.0	2.0	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
d₂		14.8	15.5	16.1	17.9	19.9	20.0	20.6	22.6	23.6	24.6	25.4	26.4	27.8	29.6	32.0
1000 birim başına ≈ kg		1.42	1.50	1.60	1.80	2.06	2.10	2.21	3.20	3.54	3.70	3.74	3.90	4.70	5.40	6.00

Nominal Çap d^①		47	48	50	52	55	56	58	60	62	63	65	68	70	72	75
s	maksimum	1.75	1.75	2	2	2	2	2	2	2	2	2.5	2.5	2.5	2.5	2.5
s	dk.	1.69	1.69	1.93	1.93	1.93	1.93	1.93	1.93	1.93	1.93	2.43	2.43	2.43	2.43	2.43
d_c	Nominal Boyut	50.5	51.5	54.2	56.2	59.2	60.2	62.2	64.2	66.2	67.2	69.2	72.5	74.5	76.5	79.5
	maksimum	51.6	52.6	55.3	57.3	60.3	61.3	63.3	65.3	67.3	68.3	70.3	73.6	75.6	77.6	80.6
	dk.	50.04	51.04	53.74	55.74	58.74	59.74	61.74	63.74	65.74	66.74	68.74	72.04	74.04	76.04	79.04
a	maksimum	6.4	6.4	6.5	6.7	6.8	6.8	6.9	7.3	7.3	7.3	7.6	7.8	7.8	7.8	7.8
b	≈	4.4	4.5	4.6	4.7	5.0	5.1	5.2	5.4	5.5	5.6	5.8	6.1	6.2	6.4	6.6
d₁	dk.	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	3.0	3.0	3.0	3.0	3.0
d₂		33.5	34.5	36.3	37.9	40.7	41.7	43.5	44.7	46.7	47.7	49.0	51.6	53.6	55.6	58.6
1000 birim başına ≈ kg		6.10	6.70	7.30	8.20	8.30	8.70	10.5	11.1	11.2	12.4	14.3	16.0	16.5	18.1	18.8

Nominal Çap d^①		78	80	82	85	88	90	92	95	98	100	102	105	108	110	112
s	maksimum	2.5	2.5	2.5	3	3	3	3	3	3	3	4	4	4	4	4
s	dk.	2.43	2.43	2.43	2.92	2.92	2.92	2.92	2.92	2.92	2.92	3.9	3.9	3.9	3.9	3.9
d_c	Nominal Boyut	82.5	85.5	87.5	90.5	93.5	95.5	97.5	100.5	103.5	105.5	108	112	115	117	119
	maksimum	83.8	86.8	88.8	91.8	94.8	96.8	98.8	101.8	104.8	106.8	109.3	113.3	116.3	118.3	120.3
	dk.	81.96	84.96	86.96	89.96	92.96	94.96	96.96	99.96	102.96	104.96	107.46	111.46	114.46	116.46	118.46
a	maksimum	8.5	8.5	8.5	8.6	8.6	8.6	8.7	8.8	9.0	9.2	9.5	9.5	9.5	10.4	10.5
b	≈	6.8	7.0	7.0	7.2	7.4	7.6	7.8	8.1	8.3	8.4	8.5	8.7	8.9	9.0	9.1
d₁	dk.	3.0	3.0	3.0	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5
d₂		60.1	62.1	64.1	66.9	69.9	71.9	73.7	76.5	79.0	80.6	82.0	85.0	88.0	88.2	90.0
1000 birim başına ≈ kg		20.4	22.0	24.0	25.3	28.0	31.0	32.0	35.0	37.0	38.0	55.0	56.0	60.0	64.5	72.0

Ürün Üstünlüğünün Öne Çıkan Noktaları ve Sektörler Arası Uygulama Senaryoları

1. Profesyonel iç delik sıkıştırma yapısı, standart delik oluğu boyutlarına mükemmel şekilde uyar, tekdüze çevresel elastik sıkıştırma kuvveti sağlar, dahili bileşenlerin ayrılmasını önlemek için yerleşik yatakların, millerin ve pim parçalarının eksenel hareketini etkili bir şekilde sınırlandırır.

2. Sıkı entegre ısıl işlem süreci, elastik stabiliteyi ve mekanik dayanıklılığı artırır, uzun süreli titreşim ve tekrarlanan montaj sonrasında elastik yorulma, gevşeme veya kırılma olmamasını sağlar ve uzun vadeli hassas limit doğruluğunu korur.

3. Simetrik çift delikli tasarım, özel segman pensesi ile hızlı genişleme kurulumunu ve demontajını destekler, üretim montaj verimliliğini ve daha sonra ekipman bakım kolaylığını büyük ölçüde artırır, büyük ölçekli endüstriyel seri üretime uygundur.

4. Ultra pürüzsüz, çapaksız kaplama, iç delik duvarını ve hassas eşleşen parçaları aşınma ve çizilmeye karşı korur, montaj hasarını ve ekipman titremesini önler, hassas mekanik yapıların istikrarlı çalışmasını sağlar.

5. Çeşitli malzeme ve yüzey işleme çözümleri, hidrolik pnömatik bileşenlerde, otomotiv hassas parçalarında, ev aletlerinde, otomasyon ekipmanlarında ve makine mühendisliği delik konumu sınır yapılarında yaygın olarak kullanılan çoklu çalışma senaryolarına uyum sağlar.

Stainless Steel Din 472 Internal Circlip Hole Retaining Ring

SSS

S1: DIN 472 segmanın asıl amacı nedir?

A1: DIN 472, önceden açılmış deliklerin içine monte edilen ve delik oluklarına gömülü bir iç delik segmanıdır. Dahili bileşenlerin eksenel olarak düşmesini ve yer değiştirmesini önlemek amacıyla yerleşik yatakları, milleri ve silindirik parçaları sabitlemek ve sınırlamak için kullanılır.

S2: DIN 472 ile DIN 471 arasındaki temel farklar nelerdir?

A2: DIN 471, şaftın dıştan kelepçelenmesi için dışarıya doğru açılan harici segmandır; DIN 472, içe doğru açıklıklı iç delik sıkıştırmaya yönelik iç segmandır. İkisi zıt yapısal gerilim yönlerine sahiptir ve tamamen birbirlerinin yerine kullanılamazlar; böylece eksiksiz bir şaft ve delik sınırlama bağlantı elemanları seti oluştururlar.

S3: DIN 472 segmanının kurulum sırasında deforme olması kolay mıdır?

Cevap3: Hayır. Ürünlerimiz, güçlü tokluk ve sertlik ile profesyonel yay çeliği sertleştirme işlemini benimser. Standart takım genişletme kurulumu kalıcı deformasyona neden olmaz ve segman, sıkı kelepçeleme için hızlı bir şekilde standart boyuta geri dönebilir.

S4: DIN 472'ye hangi senaryolar uygundur?

Cevap4: Hidrolik valf delikleri, motor yatağı delikleri, ekipman montaj delikleri, silindir parçaları, hassas alet delikleri ve otomatik mekanik iç boşluk sabitleme yapıları gibi tüm yerleşik delik sınırı senaryolarına yaygın olarak uygulanabilir.

S5: Özelleştirilmiş standart dışı delik segmanları sağlanabilir mi?

A5: Evet. Özel mekanik delik konumlarının kişiselleştirilmiş sınır gereksinimlerini karşılamak için özel iç ve dış çap, kalınlık, kanal eşleştirme boyutu ve yüksek korozyon önleyici yüzey işleminin özelleştirilmesini destekliyoruz.
