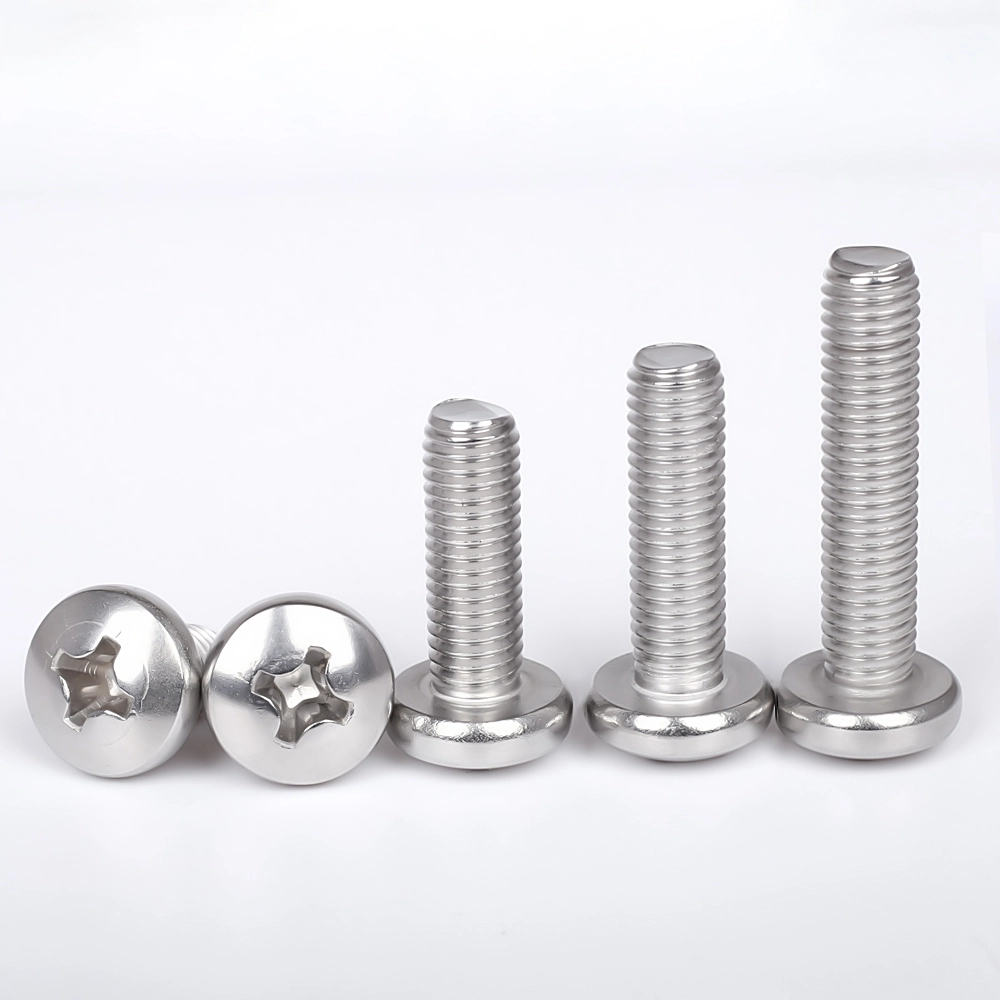

GB818 Tava Başlı Çapraz Gömme Makine Vidası

Wanluo'nun tedarikçileri tarafından üretilen GB818 Tava Başlı Çapraz Gömme Makine Vidası, orta ve hafif endüstriyel standart montaj için özel olarak tasarlanmış standart bir genel amaçlı hassas eşleştirme bağlantı elemanıdır. Kilitleme için önceden ayarlanmış dişli deliklerin ve somunların kullanıldığı çeşitli senaryolar için uygundur. Sivri uçlu kendinden kılavuzlu vidaların ve kaba dişli ahşap vidalarının kendinden kilitlemeli yapısından farklı olarak bu ürün, sivri uçları kesmeden standart metrik ince diş tasarımını benimser. Hassas diş geçişi sayesinde stabil kilitleme sağlar ve üç temel avantaja sahiptir: hassas eşleştirme, tekrarlanan sökme ve sorunsuz montaj.

Talep Gönder

Product Description

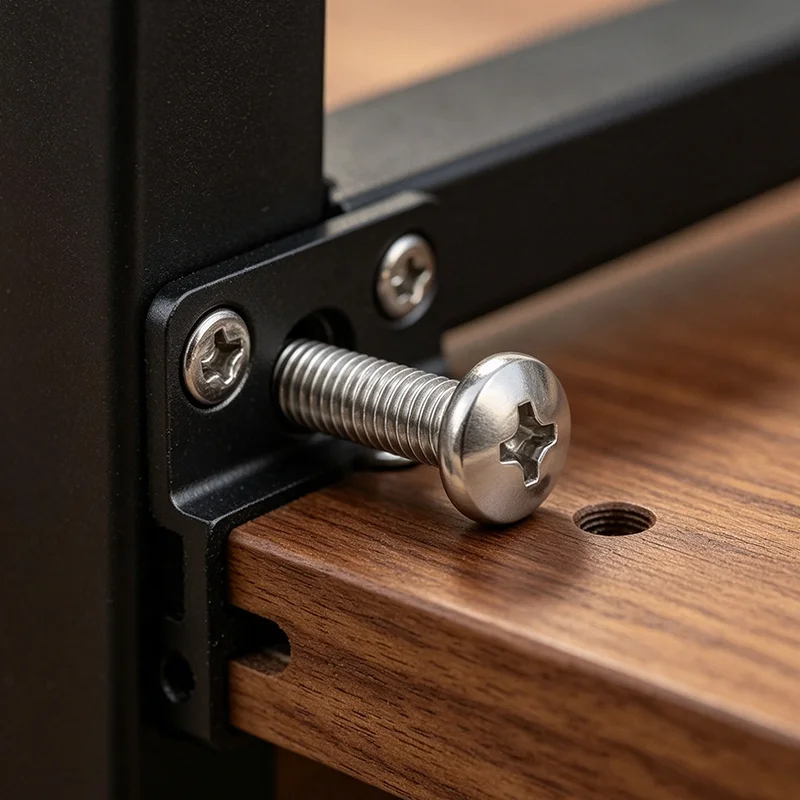

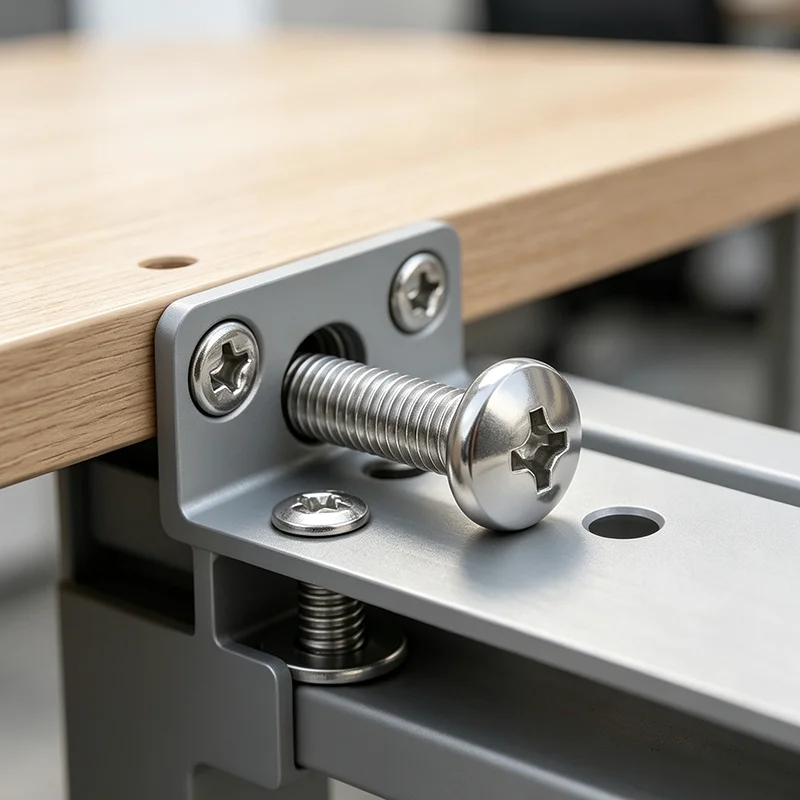

Wanluo Fabrikası tarafından üretilen GB818 Tava Başlı Çapraz Gömme Makine Vidası, ikincil hassas haddeleme işlemiyle birleştirilmiş entegre bir soğuk dövme işlemiyle üretilir. Diş profilinin tamamı düzenlidir ve tolerans hassastır; yanlış hizalanmış dişler, montaj sıkışmaları, düzgün olmayan tahta yüzeyleri ve sıradan sahte vidaların kaba görünümü gibi yaygın montaj sorunlarını etkili bir şekilde çözer. Yuvarlatılmış yay şeklindeki kafanın keskin kenarları yoktur ve kurulumdan sonra düzgün ve güzeldir, elektronik cihazların, ev aletlerinin, hassas aletlerin ve günlük endüstriyel ekipmanların toplu standart montajı için uygundur. Hafif endüstriyel montaj senaryoları için en çok yönlü temel makine vidasıdır.

Malzeme Avantajları

1. Tekrarlanan montaj ve demontaj koşullarına uygun, tekdüze genel sertlik.

2. Mükemmel çekme ve yorulma direnci, gevşeme veya deforme olma.

3. Korozyona dayanıklı ve paslanmaya karşı dayanıklı, çeşitli genel çalışma koşullarına uygundur.

4. İnce yüzey işlemi, daha yüksek montaj görünüm kalitesi.

5. Standart malzeme oranı, tam uyumluluk ve çok yönlülük.

Bakım ve Bakım Talimatları

1. Günlük Görsel Denetim

GB818 Tava Başlı Çapraz Gömme Makine Vidasının yüzey durumunu düzenli olarak kontrol edin. Dişlerde birikmiş kir, hafif oksidasyon ve toz birikmesi gibi sorunları kontrol etmeye odaklanın. Yabancı maddelerin yapışmasını ve diş profilini zamanla yıpratmasını önlemek için yüzeydeki yabancı maddeleri derhal temizleyin ve kavramanın doğruluğunu sağlayın.

2. Standart Montaj ve Sökme, Şiddetli Operasyonlardan Kaçının

Sökerken veya takarken ilgili spesifikasyonlara uygun çapraz aletler kullanın. Gücü eşit ve istikrarlı bir şekilde uygulayın. Şiddetli bükülme veya zorla çekmeden kaçının. Aletin kaymasını ve çapraz yarığı aşınmasını veya dişlere zarar vermesini önleyin. İnsan faktörleri nedeniyle vidaların sıkışmasına veya sökülmemesine neden olmaktan kaçının.

3. Bakım için Çevresel Koşullar Bölümü

Nemli ve yetersiz havalandırılan çalışma koşullarında, pas önleme bakımını düzenli olarak yapın. Nemi izole etmek için koruyucu yağla silmeniz yeterlidir. Kuru iç ortamlarda karmaşık bakım gerekmez. Sadece montajı temiz tutun. Bu, uzun süreli istikrarlı kullanıma uygundur.

4. Düzenli Sıkma ve Yeniden Muayene

Hafif titreşimli ekipmanların montaj noktalarında kilitleme durumunu düzenli aralıklarla yeniden kontrol edin. Uzun süreli küçük titreşimlerin vidaların hafif gevşemesine neden olmasını önlemek için zamanında ayarlamalar ve takviye yapın, böylece ekipman montajının stabilitesini sağlayın.

5. Yedek Parçaların Sınıflandırılması Saklanması

Yedek vidalar kuru ve havalandırılmış bir ortamda saklanmalıdır. Elementlere uzun süre maruz kalmaktan, asidik veya alkali ortamlarla temastan kaçının ve erken oksidasyonu ve paslanmayı önleyin. Yedek vidaların montaj doğruluğunu ve performansını sağlayın.

Ürün Parametresi

Parametre Öğesi	Ayrıntılı Şartname
Ürün Adı	GB818 Tava Başlı Çapraz Gömme Makine Vidası, Metrik Yuvarlak Başlı Makine Cıvatası
Yönetici Standardı	GB818, ISO Standardı, Çapraz Referans DIN/ANSI Standardı
Mevcut Malzeme	304, 316, 316L Paslanmaz Çelik, Karbon Çelik Çinko kaplama
Boyut Aralığı	M1.6-M12 tam standart metrik boyutlar, standart dışı özel uzunluk mevcuttur
Kafa Tipi	Pürüzsüz yuvarlak tava başlığı, düşük profilli dekoratif sabitleme başlığı
Sürücü Tipi	Standart çapraz girinti, evrensel montaj aletleriyle uyumlu
Konu Özelliği	İnce ve düzgün tam metrik diş, yüksek eşleştirme hassasiyeti
Yüzey İşlem	Asitleme ve pasivasyon, cilalı çapaksız yüzey, pas önleyici ve korozyon önleyici
Mekanik Özellikler	Yüksek çekme mukavemeti, kararlı kilitleme kuvveti, yorulma önleyici ve tekrar kullanılabilir
Paketleme Yöntemi	Neme dayanıklı iç ambalaj + ihracat kartonu, toplu siparişler için palet ambalajı
Tedarik Hizmeti	Spot toplu tedarik, standart dışı özelleştirme, karışık bağlantı elemanı tek elden tedarik

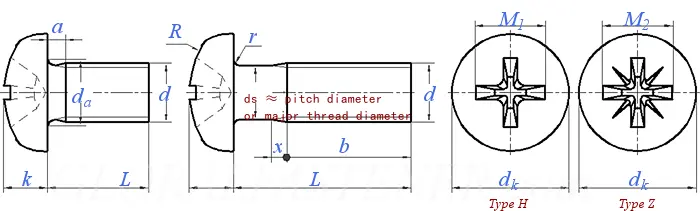

Gb818 Pan Head Cross Recessed Machine Screw

Konu Boyutu d			M1.6	M2	M2.5	M3	(M3.5)	M4	M5	M6	M8	M10
P	Saha		0.35	0.4	0.45	0.5	0.6	0.7	0.8	1	1.25	1.5
a	maksimum		0.7	0.8	0.9	1	1.2	1.4	1.6	2	2.5	3
d_a	Penetrasyon derinliği		2	2.6	3.1	3.6	4.1	4.7	5.7	6.8	9.2	11.2
d_k	maks=nominal boyut		3.2	4.0	5.0	5.6	7.00	8.00	9.50	12.00	16.00	20.00
d_k	dk.		2.9	3.7	4.7	5.3	6.64	7.64	9.14	11.57	15.57	19.48
k	maks=nominal boyut		1.30	1.60	2.10	2.40	2.60	3.10	3.70	4.6	6.0	7.50
k	dk.		1.16	1.46	1.96	2.26	2.46	2.92	3.52	4.3	5.7	7.14
r	dk.		0.1	0.1	0.1	0.1	0.1	0.2	0.2	0.25	0.4	0.4
R	≈		2.5	3.2	4	5	6	6.5	8	10	13	16
x	maksimum		0.9	1	1.1	1.25	1.5	1.75	2	2.5	3.2	3.8
Soket No.			0	0	1	1	2	2	2	3	4	4
M₁	Tip H	Ref.	1.7	1.9	2.7	3	3.9	4.4	4.9	6.9	9	10.1
Penetrasyon derinliği		maksimum	0.95	1.2	1.55	1.8	1.9	2.4	2.9	3.6	4.6	5.8
Penetrasyon derinliği		dk.	0.7	0.9	1.15	1.4	1.4	1.9	2.4	3.1	4	5.2
M₂	Z tipi	Ref.	1.6	2.1	2.6	2.8	3.9	4.3	4.7	6.7	8.8	9.9
Penetrasyon derinliği		maksimum	0.9	1.42	1.5	1.75	1.93	2.34	2.74	3.46	4.5	5.69
Penetrasyon derinliği		dk.	0.65	1.17	1.25	1.5	1.48	1.89	2.29	3.03	4.05	5.24
