Altıgen Soket Kapak Vidası DIN 912 Allen Cıvata

Wanluo'nun tedarikçileri tarafından Alman hassas endüstriyel standartlarına uygun olarak üretilen bu Altıgen Soket Kapak Vidası DIN 912 Allen Cıvatası, üst düzey bir sabitleme bileşenidir. Esas olarak hassas mekanik montaj, gizli kilitleme ve yüksek hassasiyetli ekipman montajı senaryoları için tasarlanmıştır. Çalıştırmak için harici anahtarlara dayanan harici altıgen cıvataların geleneksel açıkta kurulumundan farklı olarak, bu vida, gizli ve düz montaj elde ederek iş parçası deliğine tamamen yerleştirilebilen gömülü altıgen delik + silindirik kafalı gömülü yapıyı benimser. Geleneksel bağlantı elemanlarının çıkıntılı müdahalesi, sınırlı alan nedeniyle dar alanlarda çalışamama ve düzensiz montaj yüzeyleri gibi sektördeki sıkıntılı noktaları etkili bir şekilde giderir.

Talep Gönder

Product Description

Wanluo Fabrikası bu Altıgen Soket Kapak Vidası DIN 912 Allen Cıvatasını geliştirirken, entegre soğuk dövme ve hassas diş haddeleme işlemlerine dayanıyordu. Genel yapı yüksek hassasiyete ve güçlü kilitleme stabilitesine sahiptir. Yüksek kaliteli paslanmaz çelikle birleştiğinde titreşim ve karmaşık çalışma koşullarında uzun süre hassas kilitleme durumunu koruyabilir. Otomatik ekipmanların, hassas kalıpların ve alet ve cihazların üst düzey montajı için çekirdek destekleyici vidadır.

Ürün özellikleri

1. Gömülü kurulum yapısı, montaj müdahalesi yok

Altıgen Soket Kapak Vidamız DIN 912 Allen Cıvatası, silindirik başlı gömülü bir tasarımı benimser. Kilitlemeden sonra çevredeki aksesuarların hareketini veya ekipmanın montajını ve takılmasını engellemeyecek hiçbir bileşen açığa çıkmaz. Düz yüzeyler, sızdırmaz montaj ve kayarak geçme gerektiren hassas yapılara mükemmel uyum sağlayarak ekipmanın genel montaj bütünlüğünü önemli ölçüde artırır.

2. Dahili altıgen tahrik tasarımı, dar alanlarda güçlü uyarlanabilirlik

Yerleşik standart bir altıgen sürücü deliğine sahiptir ve harici anahtar dönüş alanı bırakmadan dahili bir altıgen anahtarla tamamlanabilir. Özellikle kompakt yapılarda, yoğun montaj noktalarında ve dar boşluklardaki inşaat sorunlarını çözer. Montaj uyarlanabilirliği geleneksel harici altıgen cıvatalardan çok daha üstündür.

3. Hassas kalıplama işlemi, kaymadan hassas kavrama

Yüksek hassasiyetli diş haddeleme işlemiyle birlikte tek parça soğuk dövme işlemiyle oluşturulur. Diş şekli, katı tolerans standartlarına uygun olarak tam ve tekdüzedir. İç delik yüksek eş merkezliliğe ve pürüzsüz bir iç duvara sahiptir. Sökme işlemi sıkı bir şekilde yerleştirilmiştir ve yüksek torklu kilitleme çatlamaya, kaymaya veya diş kırılmasına eğilimli değildir. Tekrarlanan hata ayıklama sökme işlemini destekler ve doğruluk uzun bir süre boyunca azalmaz.

4. Kararlı malzeme performansı, dayanıklı ve korozyona dayanıklı

Yüksek saflıkta paslanmaz çelik hammaddeleri seçerek ürüne mükemmel çekme mukavemeti ve yorulma direnci kazandırır. Ekipmanın sık titreşime ve mekanik ileri geri çalışma koşullarına dayanabilir ve ayrıca mükemmel pas ve korozyon direncine sahiptir. Karmaşık ortamlarda nemden ve hafif korozyondan korkmaz. Dayanıklılık önemli ölçüde iyileştirildi.

5. Taban yüzeyine montaj tasarımı, düzgün kilitleme kuvveti

Vidanın alt kısmı düzdür ve kafa düzgün bir şekilde yuvarlanır. İş parçasının kör deliğine son derece yüksek bir uyum sağlar ve eşit olmayan yükleme olmaksızın eşit kilitleme kuvveti sağlar. Yerel sıkıştırma deformasyonuna, yanlış kilitlemeye veya gevşeme sorunlarına neden olmaz ve her montaj noktasında kilitleme kuvvetinin tutarlılığını sağlar.

Uygulama senaryosu

1. Hassas kalıp takım düzeneği

2. Otomatik mekanik ekipman montajı

3. Hassas aletler ve elektrikli ekipmanlar

4. Üst düzey mekanik yapı modifikasyonu ve bakımı

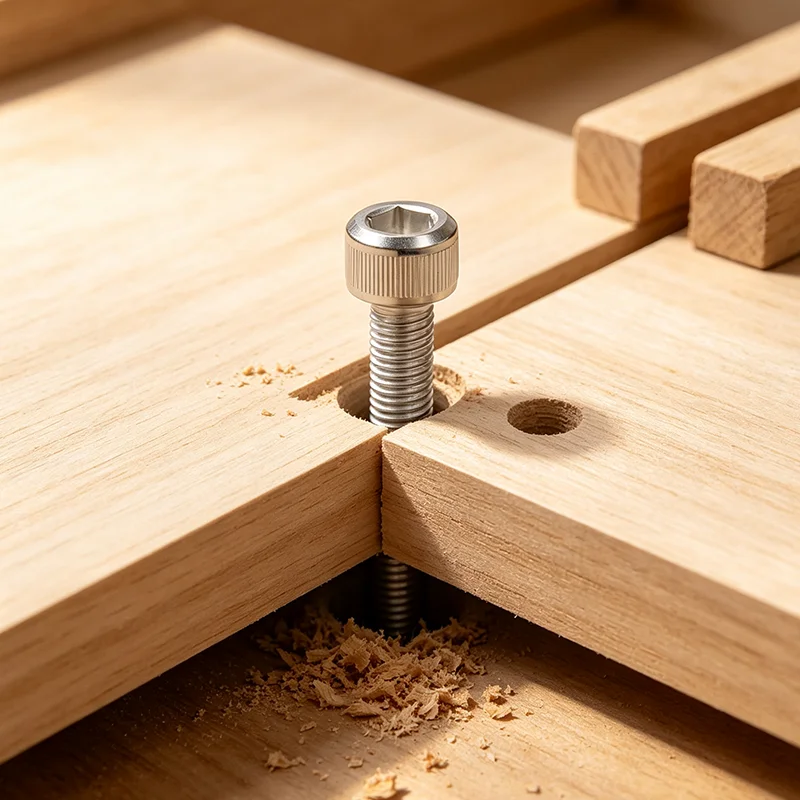

Hex Socket Cap Screw Din 912 Allen Bolt

Yapısal Avantajlar ve Süreç Performansı

DIN 912 alyan cıvatalar, tam ve düzgün diş profili ve doğru tolerans kontrolü ile tek parça soğuk dövme şekillendirme ve hassas diş açma işlemini benimser. Standart iç altıgen oluk, pürüzsüz iç duvar ve yüksek eşmerkezlilik ile derin bir şekilde işlenmiştir, montaj sırasında kaymadan veya diş kırılmadan alyan anahtarlarıyla sıkı uyum sağlar. Yuvarlatılmış kafa tabanı ve düz yatak yüzeyi, iş parçası gömme deliğine yakından takılarak, çıkıntılı çıkıntılar olmadan aynı hizada gizli kurulum gerçekleştirilebilir. Yüksek saflıkta paslanmaz çelik hammaddeler, vidalara mükemmel çekme direnci, yorulma direnci ve korozyon direnci kazandırır, sık titreşim ve zorlu çalışma ortamlarında uzun vadeli istikrarlı sabitleme doğruluğunu korur ve ekipman montajının bütünlüğünü ve estetiğini etkili bir şekilde geliştirir.

Ürün Parametresi

Parametre Öğesi	Ayrıntılı Şartname
Ürün Adı	Paslanmaz Çelik Altıgen Soket Kapak Vidası, DIN 912 Allen Cıvata
Yönetici Standardı	DIN 912, ISO 4762, GB Standardı, Özel Standart Dışı Uzunluk ve Boyut
Mevcut Malzeme	304, 316, 316L Paslanmaz Çelik; 2205/2507 Dubleks Çelik Özelleştirilebilir
Boyut Aralığı	M2-M48 tam metrik teknik özellikler, özel ultra kısa/ultra uzun vida gövdesi
Sürücü Tipi	Hassas dahili altıgen soket sürücüsü, standart alyan anahtarı uyumu
Yüzey İşlem	Asitleme ve pasivasyon, çapaksız iplik, pürüzsüz korozyon önleyici yüzey
Mekanik Özellikler	Yüksek çekme mukavemeti, güçlü kilitleme stabilitesi, yorulma önleyici ve gevşeme önleyici
Paketleme Yöntemi	Neme dayanıklı bağımsız ambalaj + ihracat kartonu, toplu siparişler için palet ambalajı
Tedarik Hizmeti	Spot toplu tedarik, standart dışı özelleştirme, karışık bağlantı elemanı tek elden tedarik

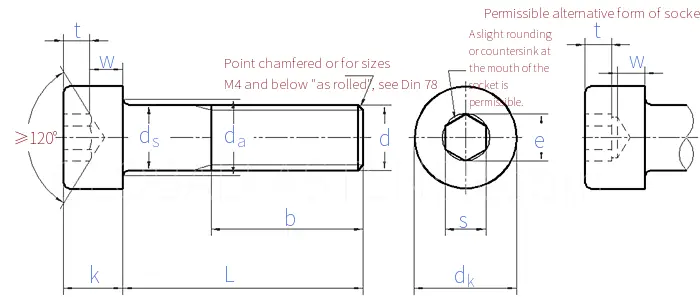

Hex Socket Cap Screw Din 912 Allen Bolt

Konu Boyutu d			M1.4	M1.6	M2	M2.5	M3	M4	M5	M6	M8	M10	M12	(M14)	M16	(M18)	M20
P	Saha	Kaba iplik	0.3	0.35	0.4	0.45	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
		İnce iplik adımı-1	-	-	-	-	-	-	-	-	1	1.25	1.25	1.5	1.5	1.5	1.5
		İnce iplik adımı-2	-	-	-	-	-	-	-	-	1	1.5	-	-	-	2	2
d_k	düz kafa	maksimum	2.6	3	3.8	4.5	5.5	7	8.5	10	13	16	18	21	24	27	30
	tırtıllı kafalar	maksimum	2.74	3.14	3.98	4.68	5.68	7.22	8.72	10.22	13.27	16.27	18.27	21.33	24.33	27.33	30.33
	dk.		2.46	2.86	3.62	4.32	5.32	6.78	8.28	9.78	12.73	15.73	17.73	20.67	23.67	26.67	29.67
d_a	maksimum		1.8	2	2.6	3.1	3.6	4.7	5.7	6.8	9.2	11.2	13.7	15.7	17.7	20.2	22.4
d_s	maksimum		1.4	1.6	2	2.5	3	4	5	6	8	10	12	14	16	18	20
d_s	dk.		1.26	1.46	1.86	2.36	2.86	3.82	4.82	5.82	7.78	9.78	11.73	13.73	15.73	17.73	19.67
e	dk.		1.5	1.73	1.73	2.3	2.87	3.44	4.58	5.72	6.86	9.15	11.43	13.72	16	16	19.44
k	maksimum		1.4	1.6	2	2.5	3	4	5	6	8	10	12	14	16	18	20
k	dk.		1.26	1.46	1.86	2.36	2.86	3.82	4.82	5.7	7.64	9.64	11.57	13.57	15.57	17.57	19.48
s	Nominal Boyut		1.3	1.5	1.5	2	2.5	3	4	5	6	8	10	12	14	14	17
	dk.		1.32	1.52	1.52	2.02	2.52	3.02	4.02	5.02	6.02	8.025	10.025	12.032	14.032	14.032	17.05
	maksimum		1.36	1.56	1.56	2.06	2.58	3.08	4.095	5.14	6.14	8.175	10.175	12.212	14.212	14.212	17.23
t	dk.		0.6	0.7	1	1.1	1.3	2	2.5	3	4	5	6	7	8	9	10
w	dk.		0.5	0.55	0.55	0.85	1.15	1.4	1.9	2.3	3	4	4.8	5.8	6.8	7.8	8.6

Konu Boyutu d			(M22)	M24	(M27)	M30	(M33)	M36	M42	M48	M56	M64	M72	M80	M90	M100
P	Saha	Kaba iplik	2.5	3	3	3.5	3.5	4	4.5	5	5.5	6	6	6	6	6
		İnce iplik adımı-1	1.5	2	2	2	2	3	3	3	4	4	4	4	4	4
		İnce iplik adımı-2	2	-	-	-	-	-	-	-	-	-	-	-	-	-
d_k	düz kafa	maksimum	33	36	40	45	50	54	63	72	84	96	108	120	135	150
	tırtıllı kafalar	maksimum	33.39	36.39	40.39	45.39	50.39	54.46	63.46	72.46	84.54	96.54	108.54	120.54	135.63	150.63
	dk.		32.61	35.61	39.61	44.61	49.61	53.54	62.54	71.54	83.46	95.46	107.46	119.46	134.37	149.37
d_a	maksimum		24.4	26.4	30.4	33.4	36.4	39.4	45.5	52.6	63	71	79	87	97	107
d_s	maksimum		22	24	27	30	33	36	42	48	56	64	72	80	90	100
d_s	dk.		21.67	23.67	26.67	29.67	32.61	35.61	41.61	47.61	55.54	63.54	71.54	79.54	89.46	99.46
e	dk.		19.44	21.73	21.73	25.15	27.43	30.85	36.57	41.13	46.83	52.53	62.81	74.21	85.61	97.04
k	maksimum		22	24	27	30	33	36	42	48	56	64	72	80	90	100
k	dk.		21.48	23.48	26.48	29.48	32.38	35.38	41.38	47.38	55.26	63.26	71.26	79.26	89.13	99.13
s	Nominal Boyut		17	19	19	22	24	27	32	36	41	46	55	65	75	85
	dk.		17.05	19.065	19.065	22.065	24.065	27.065	32.08	36.08	41.08	46.08	55.1	65.1	75.1	85.12
	maksimum		17.23	19.275	19.275	22.275	24.275	27.275	32.33	36.33	41.33	46.33	55.4	65.4	75.4	85.47
t	dk.		11	12	13.5	15.5	18	19	24	28	34	38	43	48	54	60
w	dk.		9.4	10.4	11.9	13.1	13.5	15.3	16.3	17.5	19	22	25	27	32	34
