Paslanmaz Çelik DIN 913 Düz Uçlu Ayar Vidası

Wanluo'nun Çin Paslanmaz Çelik DIN 913 Düz Uçlu Ayar Vidası, yüksek hassasiyetli başsız altıgen soket bağlantı elemanlarına ait, kesinlikle Alman endüstriyel standartlarına uygun olarak üretilmektedir. Tüm geleneksel açıkta kalan başlı vidalardan farklı olarak bu ayar vidası, düz uç yüzeyi ve dahili altıgen tahrikli, gizli konumlandırmaya, gevşemeyi önleyici kilitlemeye ve sabit limit montajına özel, tamamen başsız bir tasarıma sahiptir.

Talep Gönder

Product Description

Wanluo tedarikçisi tarafından üretilen Çelik DIN 913 Düz Uçlu Ayar Vidası, çıkıntılı parçalar olmadan dişli deliğe tamamen vidalanabilir, bu da açıkta kalan vida başlarının neden olduğu yapısal girişim, bileşen çarpışması ve konum kayması sorunlarını tamamen çözer. Düz uç, temas eden iş parçası yüzeyine zarar vermeden hassas konumlandırma gerçekleştirerek eşit yüzey basıncı sağlar ve bu da onu mekanik transmisyon parçaları, şaft sabitleme ve kalıp ince ayarı için önemli bir hassas bağlantı elemanı haline getirir.

Temel Yapısal Özellikler ve Endüstriyel Sınıf Üretim İş Akışı

DIN 913 Düz Uçlu Ayar Vidası, tam boyutlu standart tolerans kontrolü ile entegre yüksek hassasiyetli soğuk dövme ve diş açma işlemini benimser. Entegre başsız yapı, tam vidalama sonrasında sıfır çıkıntı sağlayarak tamamen gizli kurulum gerçekleştirir. Standart iç altıgen soket, pürüzsüz iç duvarla derin bir şekilde şekillendirilmiştir, hassas alyan aletleriyle mükemmel uyum sağlar, alet kayması veya soket deformasyonu olmadan yüksek torklu kilitlemeyi ve ince ayarı destekler. Düz kesici uç yüzü, iş parçası temas düzlemine sıkı bir şekilde oturabilen, sabitleme basıncını eşit şekilde dağıtabilen ve yerel girinti veya yüzey hasarını önleyen, düz ve çapaksız bir yüzeyle hassas bir şekilde parlatılmıştır. Tam kesitli tekdüze diş, doğru diş adımı ve düzgün vidalama performansı sunarak, tekrarlanan konumlandırma ayarı için esnek sıkma ve gevşetme olanağı sağlar. Yüksek kaliteli paslanmaz çelik ve yüksek mukavemetli alaşımlı çelikten yapılmış vida gövdesi, yüksek sertliğe, güçlü basınç direncine ve mükemmel korozyon direncine sahiptir ve uzun süreli titreşim ve değişken yük koşulları altında istikrarlı konumlandırma doğruluğunu korur.

Ürün Parametresi

Parametre Öğesi	Ayrıntılı Şartname
Ürün Adı	DIN 913 Düz Uçlu Ayar Vidası, Başsız Altıgen Soket Başsız Vida
Yönetici Standardı	DIN 913, ISO 4026, GB Standardı, Özel Standart Dışı Boyutlar
Mevcut Malzeme	304, 316L Paslanmaz Çelik, 12.9 Sınıf Alaşımlı Çelik, Karbon Çelik
Boyut Aralığı	M2-M16 tam standart metrik boyutlar, özel ultra kısa/ultra uzun uzunluk
Yapı Tipi	Başsız tasarım, düz uç yüzü, dahili altıgen soket sürücüsü
Sürücü Tipi	Hassas allen anahtarlarla uyumlu standart dahili altıgen soket
Konu Özelliği	Tam düzgün metrik diş, yüksek tolerans hassasiyeti, düzgün vidalama
Yüzey İşlem	Asitleme ve pasivasyon / Siyah oksit / Çinko kaplama, çapaksız yüzey
Mekanik Özellikler	Yüksek sertlik, güçlü basınç direnci, hassas konumlandırma, titreşim önleyici gevşeme
Paketleme Yöntemi	Neme dayanıklı iç çanta + ihracat kartonu, toplu sevkiyat için palet ambalajı
Tedarik Hizmeti	Noktasal toplu tedarik, standart dışı özelleştirme, tek noktadan bağlantı elemanı tedariki

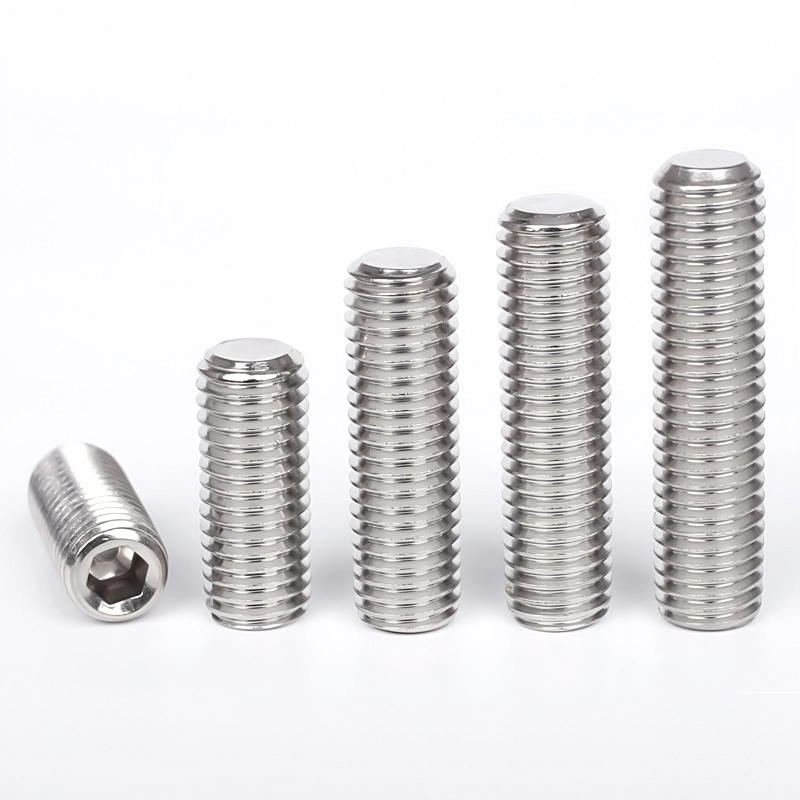

Stainless Steel Din 913 Flat End Set Screw

Vida Dişi d			M1.4	M1.6	(M1.8)	M2	M2.5	M3	M4	M5	M6
P	Saha		0.3	0.35	0.35	0.4	0.45	0.5	0.7	0.8	1
d_p	maksimum		0.7	0.8	0.9	1	1.5	2	2.5	3.5	4
d_p	dk.		0.45	0.55	0.65	0.75	1.25	1.75	2.25	3.2	3.7
e	dk.		0.803	0.803	0.803	1.003	1.427	1.73	2.3	2.87	3.44
s	Nominal Boyut		0.7	0.7	0.7	0.9	1.3	1.5	2	2.5	3
	maksimum		0.724	0.724	0.724	0.902	1.295	1.545	2.045	2.56	3.08
	dk.		0.711	0.711	0.711	0.889	1.27	1.52	2.02	2.52	3.02
t	dk.	kısa	0.6	0.7	0.8	0.8	1.2	1.2	1.5	2	2
t	dk.	uzun	1.4	1.5	1.6	1.7	2	2	2.5	3	3.5
L₀^①	Nominal Boyut		2	2.5	2.5	3	3	4	5	6	6

Vida Dişi d			M8	M10	M12	(M14)	M16	(M18)	M20	(M22)	M24
P	Saha		1.25	1.5	1.75	2	2	2.5	2.5	2.5	3
d_p	maksimum		5.5	7	8.5	10	12	13	15	17	18
d_p	dk.		5.2	6.64	8.14	9.64	11.57	12.57	14.57	16.57	17.57
e	dk.		4.58	5.72	6.86	6.86	9.15	11.43	11.43	13.72	13.72
s	Nominal Boyut		4	5	6	6	8	10	10	12	12
	maksimum		4.095	5.095	6.095	6.095	8.115	10.115	10.115	12.142	12.142
	dk.		4.02	5.02	6.02	6.02	8.025	10.025	10.025	12.032	12.032
t	dk.	kısa	3	4	4.8	5.6	6.4	7.2	8	9	10
t	dk.	uzun	5	6	8	9	10	11	12	13.5	15
L₀^①	Nominal Boyut		6	8	12	14	16	16	16	18	20

Tedarik Avantajı Analizi ve Tipik Dağıtım Ortamları

1. Başsız gizli kurulum yapısı, montajdan sonra sıfır çıkıntı elde eder, yapısal müdahaleyi ve parça sürtünmesini tamamen ortadan kaldırır, mekanik hareketli parçalar ve kompakt kapalı alan montaj senaryolarına uygundur.

2. Hassas düz uçlu yüz tasarımı, iş parçasıyla düzgün yüzey teması oluşturarak, temas yüzeyini ezmeden veya çizmeden doğru konumlandırma ve limit sabitlemeyi gerçekleştirerek hassas parçaların bütünlüğünü korur.

3. Standart dahili altıgen tahrik, hassas ince ayar ve yüksek torklu kilitlemeyi destekler, esnek konum ayarı ve sağlam sabitleme sağlar, ekipmanın uzun süreli çalışma titreşiminden kaynaklanan konum ofseti ve gevşeme sorunlarını etkili bir şekilde çözer.

4. Yüksek hassasiyetli diş haddeleme işlemi, istikrarlı ve dayanıklı sabitleme performansı ile hassas ekipmanın tekrarlanan sökme, hata ayıklama ve bakımı için uygun, sıkı diş eşleşmesi ve düzgün teleskopik ayar sağlar.

5. Çoklu malzeme ve kalite seçenekleri, farklı çalışma taleplerini karşılar. Yüksek mukavemetli alaşımlı çelik ağır yük konumlandırmaya yöneliktir; paslanmaz çelik ise kalıp, otomasyon ve enstrümantasyon endüstrilerini kapsayan korozyon önleyici ve dış ortamlar içindir.

Stainless Steel Din 913 Flat End Set Screw

SSS

S1: DIN 913 Düz Uçlu Ayar Vidası esas olarak ne için kullanılır?

A1: DIN 913, esas olarak hassas konumlandırma, gevşemeyi önleyici kilitleme ve millerin, kalıpların ve mekanik parçaların limit sabitlemesi için kullanılan, başsız, düz uçlu bir başsız vidadır. Gizli kurulum gerektiren ve temas yüzeyine zarar verilmeyen senaryolarda yaygın olarak uygulanır.

S2: DIN 913 ile diğer ayar vidaları arasındaki fark nedir?

Cevap 2: DIN 913, yüzeye montaj ve hasarsız konumlandırma için düz uç özelliğine sahiptir; Koni uçlu veya fincan uçlu ayar vidalarıyla karşılaştırıldığında iş parçasında girinti bırakmaz, hassas parçalar ve pürüzsüz yüzey sabitleme için daha uygundur.

S3: Başsız ayar vidaları kolayca gevşer mi?

Cevap3: Hayır. Yüksek hassasiyetli tam dişli ve yüksek torklu altıgen kilitleme yapısıyla dişli deliğe sıkı bir şekilde oturur. İplik tutkalı veya yardımcı kilitleme önlemleriyle donatılmış olup, uzun süreli titreşim ortamlarında mükemmel gevşeme önleme performansını koruyabilir.

S4: Hassas konum ayarı için DIN 913 vidalar kullanılabilir mi?

A4: Evet. Tekdüze standart diş, kalıp boşluklarında ince hata ayıklama, ekipmanın yatay konumu ve mekanik montaj doğruluğu için çok uygun olan mikro mesafeli teleskopik ayarlamayı mümkün kılar.

S5: Yüksek mukavemetli dereceli ayar vidaları sağlıyor musunuz?

A5: Elbette. Ağır yük konumlandırma ve yüksek hassasiyetli ekipman montajı gereksinimlerini karşılayabilecek geleneksel paslanmaz çelik versiyonları ve 12.9 kalite yüksek mukavemetli alaşımlı çelik versiyonlarını tedarik ediyoruz.
